AIS-MOB(AIS便携式应急示位标)技术与应用

郑华

(海军驻广州七五0厂军代表室,广州510656)

摘要: AIS-MOB (AIS个人便携应急示位标)是一种可以安装于救生衣或随身携带的便携式应急示位报警装备,该设备可通过人工或落水自动启动,应用AIS自组织时分多址技术在AIS信道或指配的专用信道上,定时·发送个人位置和报警信息,该信息可被所有AIS终端设备和基站设备接收显示,提高搜救效率。设备由AIS发射电路、GNSS定位、天线、电池等部分组成,可在紧急情况下连续工作48小时以上,可广泛应用于各类搜效系统。

1、引言

近年来,随着全球经济的快速增长,海上交通运输的地位日益显著,特别是船舶科技的迅速发展和海洋经济的崛起,使世界航运市场得到了前所未有的扩大与发展。世界航运业的迅猛发展在带来巨大经济利益的同时,也使海上交通情况变得越来越复杂。虽然现在大部分船舶都安装了先进的导航助航设备,但是碰撞、触礁、搁浅、沉没等造成重大人身伤亡和经济损失的海上交通事故仍然屡屡发生。为减少海上船难事故带来的损失,海上搜救工作具有十分重要的作用和意义。

2、AIS-MOB在舶舶上的应用

2010年国际电信联盟的工作会议确定对原有的VHF甚高频数据通信的信道协调进行修订,对原有的双工频道进行拆分,并提出可以指定信道专用于MOB (Man Overboard,落水人员报警)的通信。可见对于船舶人员的安全和搜救工作受到越来越多的关注,因此近年来PLB (个人信标)设备种类不断增多,包括应用原有的EPIRB及北斗个人终端等。

AIS-SART是近几年兴起的新技术,与搜救雷达应答器相比AIS-SART的性能更加优越,不但搜救距离远,而且由于内置了GNSS接收装置,可以获得精确的位置和时间信息,因此定位精度很高,快速精准。此外,AIS-SART的最大优点是搜救目标位置的可视化显示,能够在船载AIS设备上清楚的显示出幸存者的范围和方向。因此,对AIS-SART的研究具有非常重要的意义。2006年起,相关国际组织与产品厂商一起先后在苏格·兰的奥本以及美国的佛罗里达对AIS-SART的工作性能进行了试验,结果表明, AIS-SART较之传统的搜救雷达应答器更有利于在海上恶劣的条件下,迅速准确的对遇险船舶、救生艇及幸存者进行定位,为救援工作赢得宝贵时间。AIS-SART发送的消息采用标准的AIS消息格式,因此常规的AIS设备均可接收到AIS-SART发送的消息,随着安装AIS的船舶数量不断增加, AIS-SART将会在未来海上交通事故的搜救工作中将发挥巨大作用。

AIS-MOB作为AIS-SART技术的应用延伸,更加小巧便携,可安装于个人救生衣上或随身携带,在遇险时发出个人报警信号和位置信息等。

3、AIS-MOB的主要功能

AIS-MOB (AIS便携式遇险示位标)是一款独特的个人便携式遇险示位与报警装备,设备内置GNSS定位模块和高速VHF数据电台,应用先进的自动识别(AIS)技术,在人员落水、设备浸水或人工触发情况下自动定时广播发送遇险人员位置等相关信息,信息可被AIS岸台和已安装AIS设备的船舶、飞机、救生艇接收,有利于迅速准确地对搜救目标进行定位,为遇险人员营救提供一条更快速、有效的信息通道。

4、AIS-MOB的主要原理

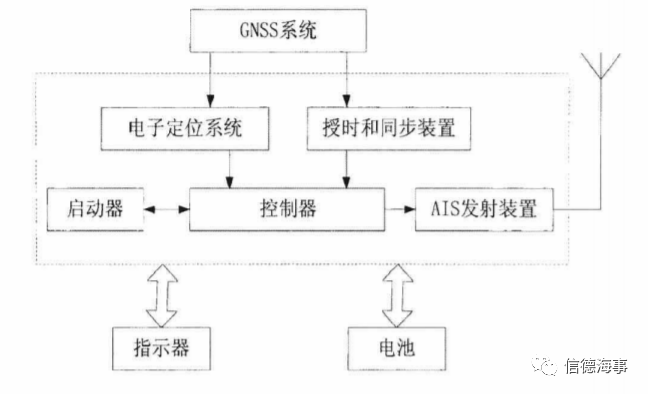

4.1 设备组成产品主要由电池、启动开关、主控制器、状态指示、GNSS定位系统、AIS发射模块、天线等几个单元组成,如图1所示。其工作原理为人工或者自动打开启动开关后,主控制器一方面进行开机自检并完成相应的状态指示,另外一方面获取由GNSS单元送过来的位置信息,并将此信息做为本机的位置信息按预先制定的策略通过发射单元经由天线发送出去

图1 AIS-MOB主要原理框图4.2关键技术

4.2.1 SOTDMA (自组织时分多址)技术

该技术将时间轴划分成固定长度的时间间隔,每个时间间隔为一帧,每帧又划分若干互不重叠的时隙供用户使用。SOTDMA技术的最大特点是每个用户在广播当前位置信息的同时也会广播对未来时隙的预约信息,从而构成反映整个系统中参与通信的所有用户对时隙动态使用情况的时隙状态表。由于用户对信道的时隙资源进行自发管理,所以不需要基站的参与。因此, AIS-MOB是一种可以自主进行个人报警和位置信息发送的装备,不需要任何人工参与,即可保证个人报警信息能够被他人接收。"

4.2.2功耗管理

由于设备需保证人员落水后能够连续工作48小时以上,并能在工作期间内,连续发射个人位置和报警信息,因此整机的功耗管理是关键。

设备采用使用寿命长、置换简单方便的锂电池进行供电,并尽量采用低功耗器件及效率更高的电源管理方式,在保证整机的工作性能同时尽量延长电池工作时间。

4.2.3信息内容AIS-MOB发送的信息处包含消息类型码(即消息ID)外,还包含个人终端的位置的经纬度信息、对地航向和航速、时间戳等。可使用消息类型包括MSG1和MSG14,设备亦可采用多种定位方式,如GPS、北斗等,在获得准确的位置数据后将其打包进消息数据中

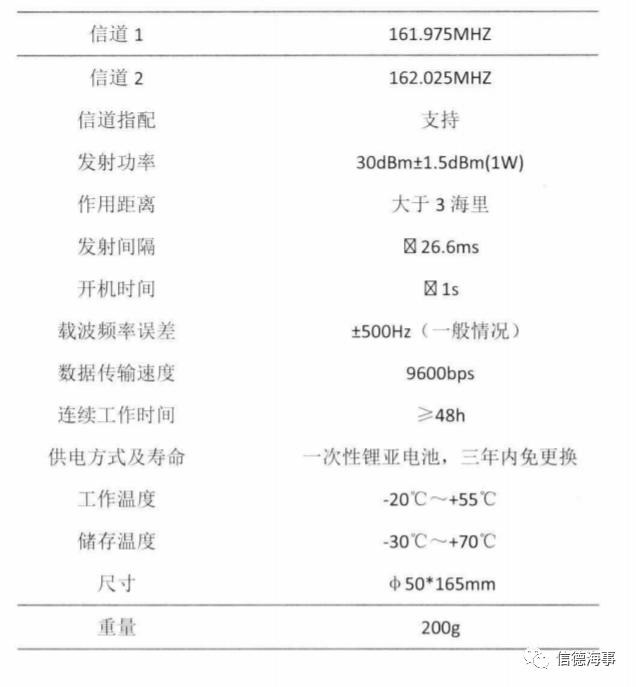

4.3主要技术参数

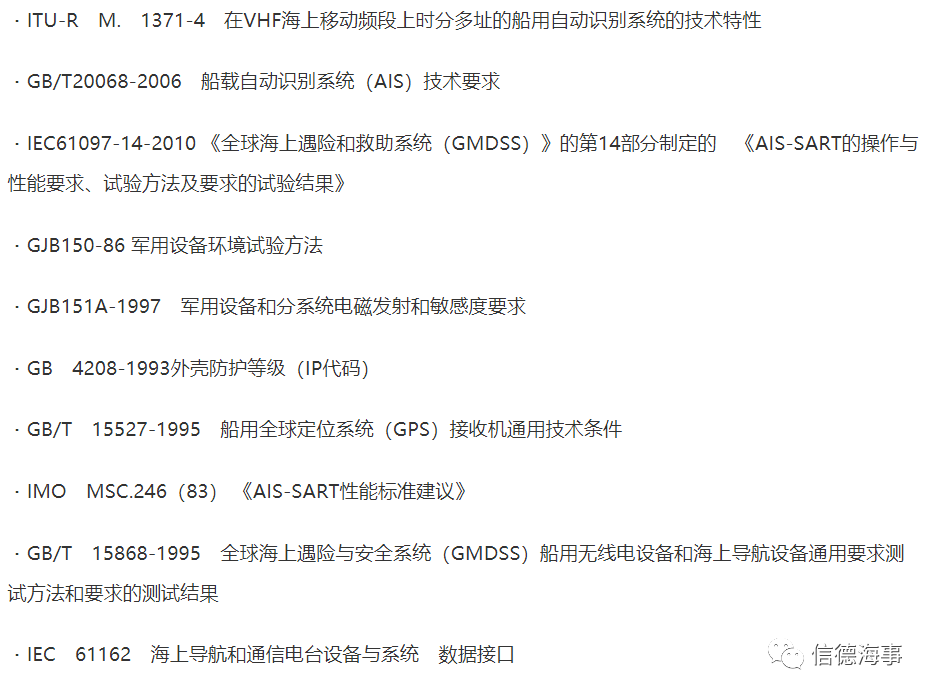

4.4主要规范标准

5、AIS-MOB的应用

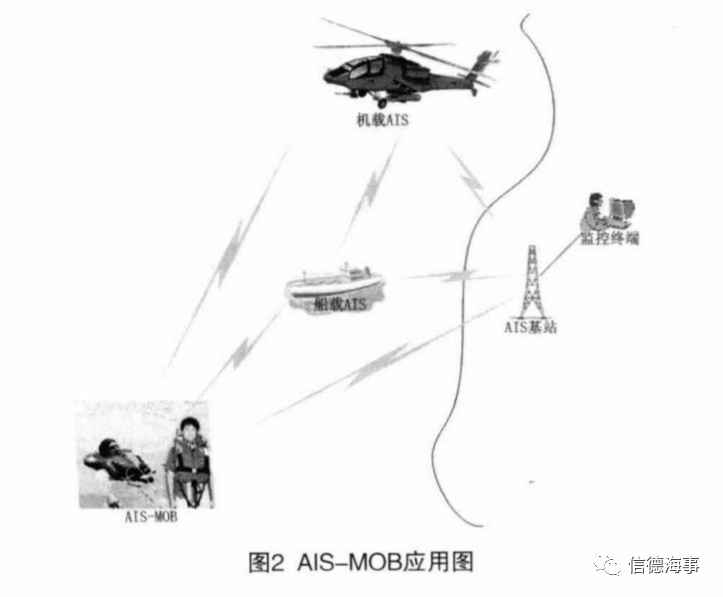

AIS-MOB设备体积小巧,重量轻,并内置电池和定位装置,可广泛应用于个人救生等适合随身携带应用的场合,如图2所示。

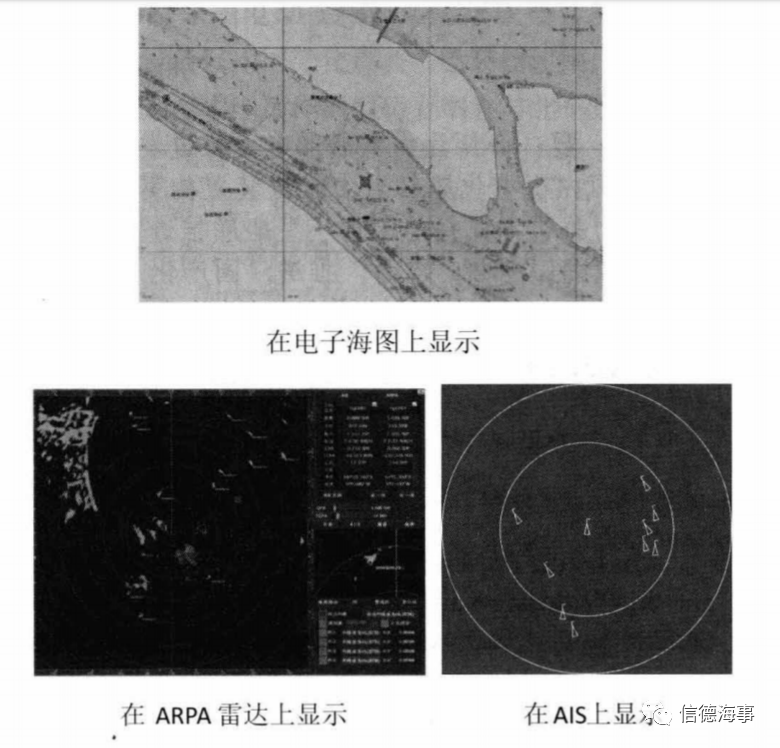

一旦发生紧急情况,可由人工操作,或落水后自动启动,以进入工作状态。设备使用AIS的开放信道,对落水人员的位置和报警信息进行全方位广播发送,并在现有船舶的电子海图系统、ARPA雷达、AIS设备上显示,亦可在搜救机载AIS设备上显示,如图3所示。同时设备亦可工作于指配信道,对信息进行加密处理,使其应用于其他特殊领域。
