随着陆地油气资源发现日益减少,开发难度逐渐加大,油气行业将目光投向海洋,海洋环境更加恶劣,海洋油气钻采设备需要更高的科技含量和创新思想,其中海洋油气钻井平台是海洋开发的关键设备之一。
——编者
什么是海洋钻井平台
海洋钻井平台(drilling platform)是主要用于钻探井的海上结构物。平台上装钻井、动力、通讯、导航等设备,以及安全救生和人员生活设施,是海上油气勘探开发不可缺少的手段。
按结构可分为:
(1)移动式平台:自升式平台、钻井船、半潜式平台、张力腿式平台、牵索塔式平台。
(2)固定式平台:坐底式平台、导管架式平台、混凝土重力式平台、深水顺应塔式平台。

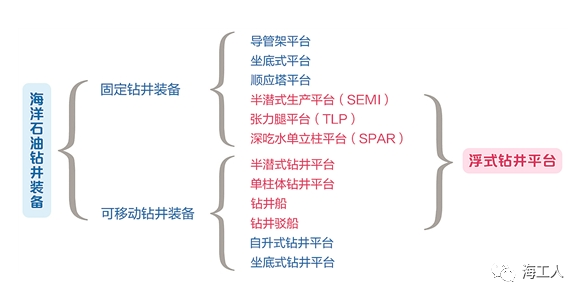

海洋钻井平台分类介绍
在这里将各类钻井平台大致来为大家简单的介绍一下:

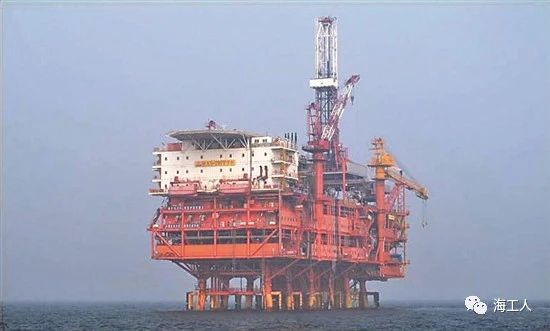

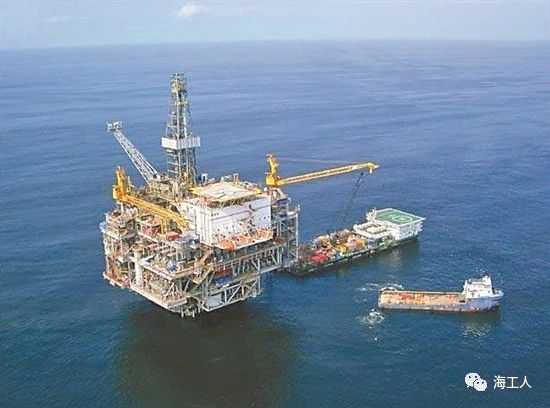

1、导管架平台
导管架平台基础刚性固定于海底。可支持干式井口。理论作业水深0米—300米。导管架平台,多为井口平台或综合处理平台。部分综合处理平台均配备模块钻机,可为油气田提供钻修井服务。
2、坐底式平台
坐底式平台坐在海底,可支持干式井口。理论作业水深300米—1000米。坐底式平台主要分为钢筋混凝土型和纯钢结构型,其中前者占主导,共有约50座服役,多为综合处理平台。平台均配备模块钻机,可为油气田提供钻修井服务。
3、顺应塔平台
顺应塔平台基础固定于海底,在海洋环境荷载作用下,平台可围绕底部基础在一定范围内摆动。可支持干式井口。理论作业水深大于300米—1000米。顺应塔平台共有5座服役,均为综合处理平台。平台均配备模块钻机,可为油气田提供钻修井服务。
4、半潜式平台
半潜式平台漂浮于水面通过锚链系泊于海底,在海洋环境荷载作用下,平台可围绕中心有较大偏移。支持湿式井口。理论作业水深70米以上。多为综合处理平台。改造而成的平台多保留钻机模块,可为油气田提供钻修井服务。近年新建平台均不配备钻机模块。

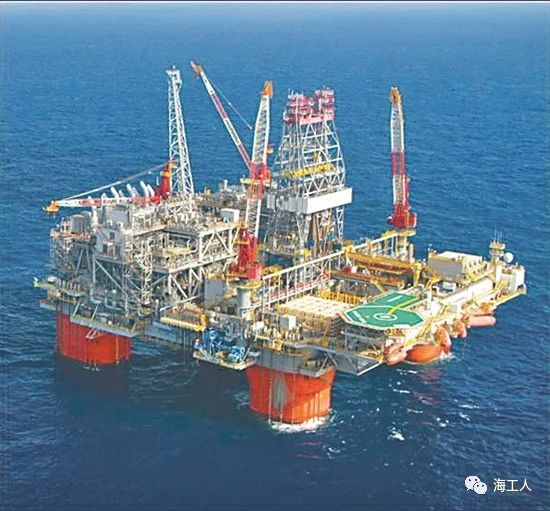

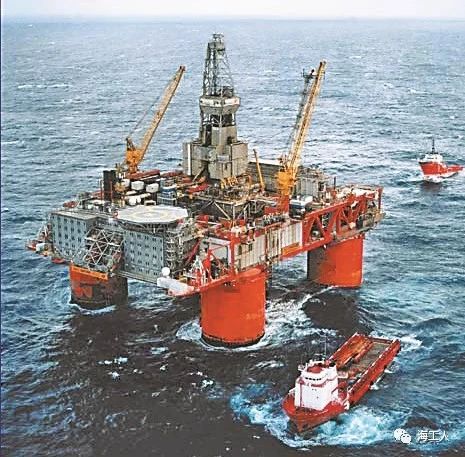

5、张力腿平台
张力腿平台漂浮于水面通过张力腿系泊于海底,在海洋环境荷载作用下,平台可围绕中心有较小偏移。支持干式井口。理论作业水深350米—1500米。多为综合处理平台。由于多数平台用于支持干式井口,多配置钻、修机模块,可为油气田提供钻修井服务。

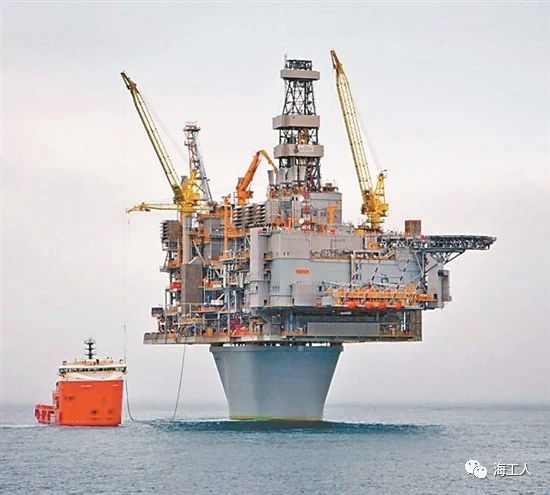

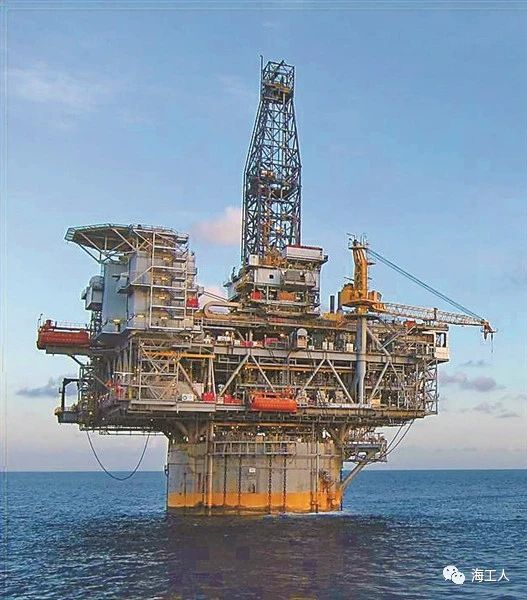

6、深吃水单立柱平台
深吃水单立柱平台漂浮于水面通过半张紧式系泊系泊于海底,在海洋环境荷载作用下,平台可围绕中心有较小偏移。可支持干式井口。理论作业水深400米以上。多为综合处理平台。部分平台配置钻、修机模块,可为油气田提供钻修井服务。

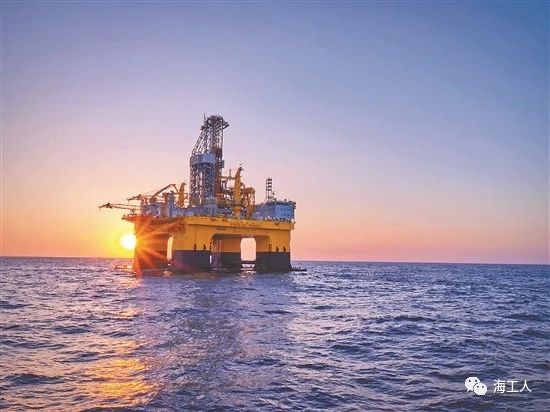

7、半潜式钻井平台
半潜式钻井平台漂浮于水面,通过动力定位系统进行定位(前期比较老的平台仍采用系泊定位),平台配置钻机系统,可为油气田提供钻修井服务。理论作业水深100米—3600米。自1961年问世,现在半潜式钻井平台已经发展到第七代,由于其环境适应性好,深受钻井承包商欢迎,未来仍会在深水特别是恶劣海域发挥主导作用。
8、单柱体钻井平台
单柱体钻井平台漂浮于水面,通过动力定位系统进行定位,平台配置钻机系统,可为油气田提供钻修井服务。常将其归属于半潜式钻井平台,由于其结构和性能与钻井平台有较大差异,此处将其单列。理论作业水深100米—3600米。该类平台运动性能较差,但存储空间较大。在役平台共有2座,2座在建平台前途未卜。

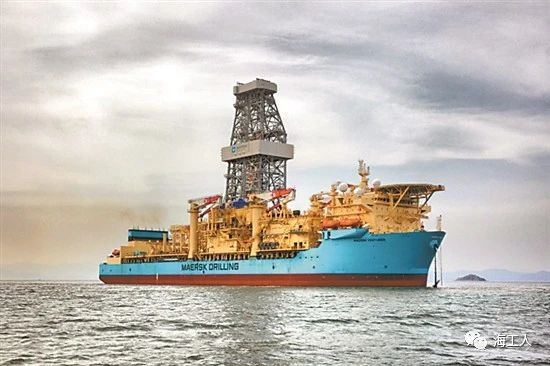

9、钻井船
钻井船、船型漂浮于水面,通过动力定位系统进行定位,平台配置钻机系统,可为油气田提供钻修井服务。理论作业水深100米—3600米。目前共有163座服役,由于其可移动性好,存储空间大,深受钻井承包商欢迎,但其环境适应性略差,未来在深水温和海域将发挥主导作用。
10、钻井驳船
钻井驳船漂浮于水面通过锚链系泊于海底,平台配置钻机系统,可为油气田提供钻修井服务。理论作业水深5米—50米。目前共有50座服役,由于运动性能差,环境适应性差,但是成本低廉,主要作业内湖或近海海域。

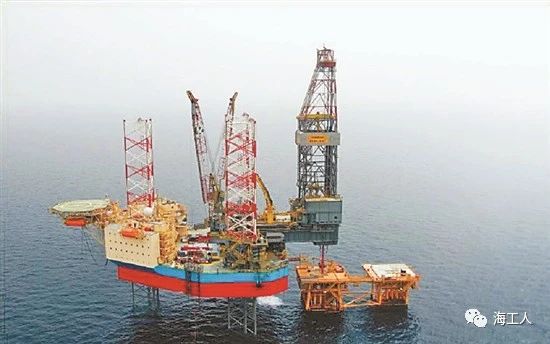

11、自升式钻井平台
自升式平台由桩腿和主船体两部分组成,桩腿可升降,作业时桩腿固定于海底,船体提升至水面以上。平台配置钻机系统,可为油气田提供钻修井服务。理论作业水深5米—120米。目前在役包括在建平台636座,由于其可移动性好,成本低,深受欢迎,未来在浅水海域仍将发挥主导作用。但近几年新建平台过多,产能严重过剩。
12、坐底式钻井平台
坐底式平台是半潜式平台的前身,主要包括浮箱、立柱、上部模块三部分,作业时浮箱坐落于海底。平台配置钻机系统,可为油气田提供钻修井服务。理论作业水深小于30米。目前在役平台数量较少,由于其水深适应性差,功能已基本被自升式平台替代,后期将淡出钻井市场。
来源:海工人
