重磅!《上海港锂电池类危险货物水路运输指南》来啦!

它来啦!

《上海港锂电池类危险货物

水路运输指南》

权威解读 都在这里

锂电池在水路运输中被划分为第9类危险货物,在运输过程中,可能会有起火爆炸的风险,而且一旦起火,所产生的火焰在短时间内难以被扑灭,这对水路运输安全造成严重的威胁。

为规范锂电池运输和降低锂电池运输风险,上海海事局依据相关国际公约、法律法规及技术标准编制《上海港锂电池类危险货物水路运输指南》,汇总梳理了集装箱载运锂电池类危险货物水路运输分类、包装、装箱、运输和应急的安全技术要求,帮助企业共同把好上海港锂电池类货物水路运输安全关。

NO.1 《指南》总览

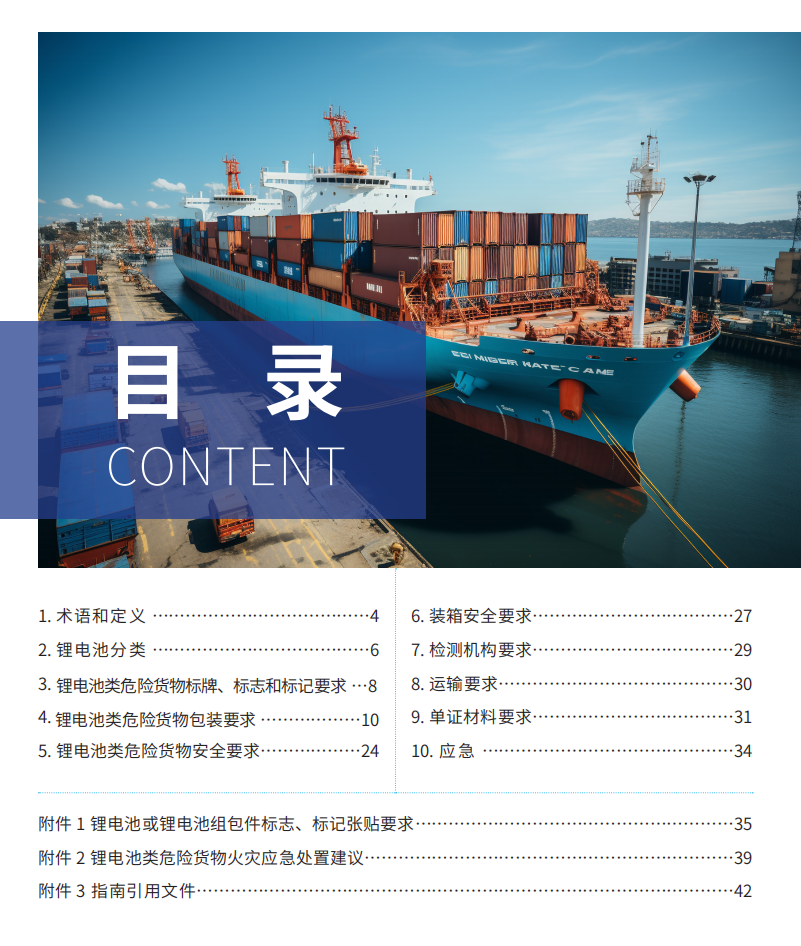

《指南》内容由正文10个部分和3个附件组成。

正文对《国际海运危险货物规则》及其他相关公约、法规、标准中锂电池类海运要求进行了梳理,汇总整理了锂电池海运过程中需要遵守的各项安全技术要求,从产品类型角度进一步明确了锂电池运输条目分类标准及流程,给出了锂电池货物分类流程图,10个部分分别为“术语和定义”“锂电池分类”“标牌、标志和标记要求”“包装要求”“货物安全要求”“装箱安全要求”“检测机构要求”“运输要求”“单证材料要求”及“应急”。

3个附件分别为“包件标志、标记张贴要求”“锂电池类危险货物火灾应急处置建议”及“引用文件”。

《指南》中上海港是指上海长江口和杭州湾北岸水域、黄浦江水域、洋山港区水域,以及长江口外的长江口锚地水域、绿华山锚地水域。

NO.2 术语、定义及分类

1 术语和定义

对电池单体、电池组、电池模块、电池簇、集装箱、集装箱式锂离子电池储能系统、柜式锂离子电池储能系统、设备中含有的锂离子电池、锂电池动力汽车、车辆运输架、台架式集装箱共计11个专用术语进行定义。

2 锂电池分类

锂电池分为锂离子电池和锂金属电池两大类。

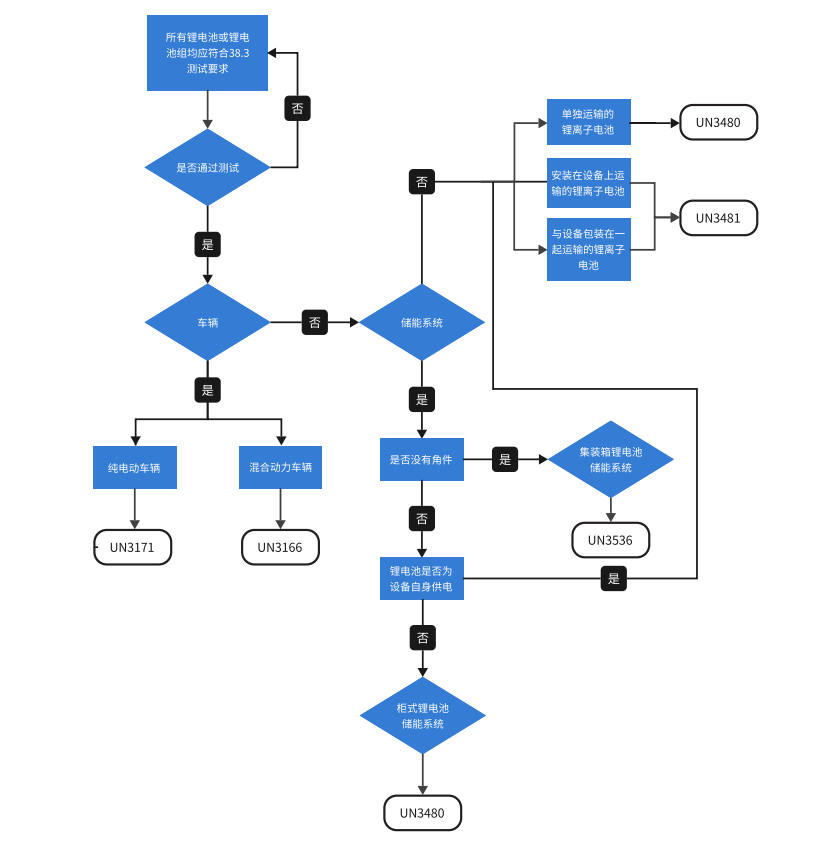

1. 锂离子电池分类流程图:

2. 锂金属电池分类流程图:

NO.3 锂电池类危险货物

标牌、标志、标记和包装要求

1集装箱箱体的标牌、标记要求

1. 除以锂电池驱动(纯电或混动)的车辆以外,装有锂电池类危险货物的集装箱箱体每侧和每端 ( 集装箱式锂离子电池储能系统两个相对的侧面 ) 应粘贴第 9 类危险货物标牌和联合国编号标记。

2. 第 9 类危险货物标牌如图 1 所示,标牌最小尺寸为 250mm×250mm,内边缘线须与边缘线平行且相距 12.5 mm。标牌应贴在底色与集装箱本身颜色对比鲜明的位置,或有虚或实线边框。

3. 联合国编号应以黑色数字表示,数字高度不小于 65mm,可如图 2 所示粘贴在危险货物标牌中的符号与类别号之间的区域;也可如图 3 所示粘贴在高不小于 120mm,宽不小于 300mm,四周带有 10mm 黑框的桔黄色长方形板上,位置紧靠危险货物标牌。

2包件的标志、标记要求

1. 除集装箱式锂离子电池储能系统及以锂电池驱动(纯电或混动)的车辆以外,每个装有锂电池的包件都须标有正确运输名称和冠以字母“UN”的相应的联合国编号。联合国编号和字母“UN”的高度须至少12 mm。

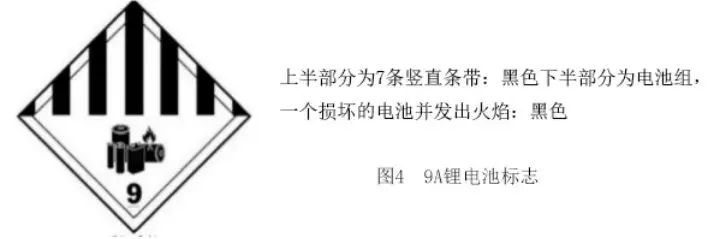

2. 除集装箱式锂离子电池储能系统及以锂电池驱动(纯电或混动)的车辆以外,装有锂电池或锂电池组的包件应按要求张贴如图4所示的9A危险货物标志或如图5所示的锂电池标记。张贴要求见附件1。

3. 除标志外,还应按照SP348,在2011年12月31日后生产的电池外壳上标记额定容量。

3锂电池类危险货物包装要求

包括单独运输、安装在设备上运输、与设备包装在一起运输的锂离子电池、锂金属电池的包装要求,以及柜式锂离子电池储能系统、集装箱式锂离子电池储能系统、以及锂电池驱动车辆或设备的包装要求。

具体详见《指南》第四章。

NO.4安全要求

1锂电池类危险货物安全要求

包括一般要求、集装箱式锂离子电池储能系统要求、柜式锂离子电池储能系统要求。

1一般要求

1. 每个电池单体或电池组的型号均符合《试验和标准手册》第三部分第38.3节(以下简称UN38.3)各项试验的要求。

2. 每一电池单体和电池组都应装有安全排气装置,在设计上能防止在运输中发生普通事故的条件下受力破裂。

3. 每一电池单体和电池组都应装有防止外部短路的有效装置。

4. 每个包含多个并联电池或电池系列的电池组,都应装有防止反向电流造成危险所需的有效装置(例如:二极管、保险丝等)。

5. 锂电池单体和电池组应按照高质量的质量管理体系进行制造,质量管理体系内容包括:

(1)设计和产品质量方面的组织结构和人员责任说明;

(2)相关的检查和试验、质量控制、质量保证和使用的程序作业说明;

(3)包括防止和发现在电池制造过程中出现内部短路的相关活动控制程序;

(4)质量记录。如检查报告、试验数据、校准数据和证书等;

(5)确保质量管理体系有效运作的管理评审程序;

(6)文件控制和修订程序;

(7)对不符合《试验和标准手册》第三部分第38.3节各项试验的要求试验型号的电池和电池组所采取的控制措施;

(8)对相关人员的培训方案和资格审查程序;和

(9)确保最终产品没有损坏的程序(包括但不限于工艺、设备等)。

2集装箱式锂离子电池

储能系统要求

1. 锂电池应满足以下实验要求:

(1)电池单体应通过联合国《试验和标准手册》第三部分第38.3节T6挤压/撞击试验、T8过放试验。

(2)电池模块应通过联合国《试验和标准手册》第三部分第38.3节T1低气压试验、T2高低温试验、T3机械振动试验、T4机械冲击试验、T5短路试验和T7过充试验(如适用)。

(3)电池簇(大于6200Wh)应符合联合国《试验和标准手册》第三部分38.3.3(g)要求,并采取有效措施验证电池簇短路保护、过充保护和过放保护功能的有效性;电池簇(不超过6200Wh)应符合联合国《试验和标准手册》第三部分38.3.3(f)要求,应通过T3机械振动试验、T4机械冲击试验、T5短路试验以及适用时的T7过充试验。

2.集装箱应具有永久特性,经特殊设计便于一种或多种运输方式运输货物而无须中间倒装。集装箱设计上应能够被系固和便于作业,且为此配有角件。

3. 集装箱箱体应包含固定电池组的刚性材质的支架或柜子,支架或柜子应通过铆接、栓接或焊接等方式牢固固定在箱体内部,支架和柜子应有足够的强度,能够承受电池的载荷和在运输过程中承受的惯性力而不产生影响安全的变形或损坏,箱体设计、制造、检验、试验等均应符合《1972年国际集装箱安全公约》《国际海运危险货物规则》和《集装箱法定检验技术规则》的规定,并持有有效的检验证书。如因改装导致结构改变,应经船舶检验机构确认改装符合要求后,重新颁发检验证书。

4. 集装箱经检验合格后取得的检验合格标记和安全合格牌照或铭牌,其内容及张贴应符合《1972年国际集装箱安全公约》《国际海运危险货物规则》和《集装箱法定检验技术规则》的要求。通过定期检验的集装箱的检验合格标记和下次检验日期应标记于其安全合格牌照上或靠近安全合格牌照处。按认可的连续检验计划(ACEP)进行检验的集装箱,应在安全合格牌照上或者附近标明此连续检验计划的认可编号。

5. 集装箱式锂离子电池储能系统的总质量不应超过集装箱安全合格牌照上标识的最大总质量。

3柜式锂离子电池

储能系统要求

1. 锂电池应满足以下实验要求:

(1)电池单体应通过联合国《试验和标准手册》第三部分第38.3节T6挤压/撞击试验、T8过放试验。

(2)电池模块应通过联合国《试验和标准手册》第三部分第38.3节T1低气压试验、T2高低温试验、T3机械振动试验、T4机械冲击试验、T5短路试验和T7过充试验(如适用)。

(3)电池簇(大于6200Wh)应符合联合国《试验和标准手册》第三部分38.3.3(g)要求,并采取有效措施验证电池簇短路保护、过充保护和过放保护功能的有效性;电池簇(不超过6200Wh)应符合联合国《试验和标准手册》第三部分38.3.3(f)要求,应通过T3机械振动试验、T4机械冲击试验、T5短路试验以及适用时的T7过充试验。

2. 柜体结构强度建议符合以下要求之一:

(1)符合《GB 19432 危险货物大包装检验安全规范》Ⅱ类大包装跌落试验及提升试验的相关要求,或;

(2)底架抗压强度、外壳扭转及弯曲刚度、立柱支撑强度满足机柜总载荷。

2装箱安全要求

包括基本要求、锂电池动力汽车装箱要求。

1基本要求

1. 集装箱装箱作业应满足GB 40163的要求。

2. 集装箱装箱现场检查员在装箱作业完毕后应通过“上海海事局船载危险货物EDI申报系统”发送集装箱装箱证明书。发送集装箱装箱证明书前,装箱检查员应上传集装箱装箱照片。

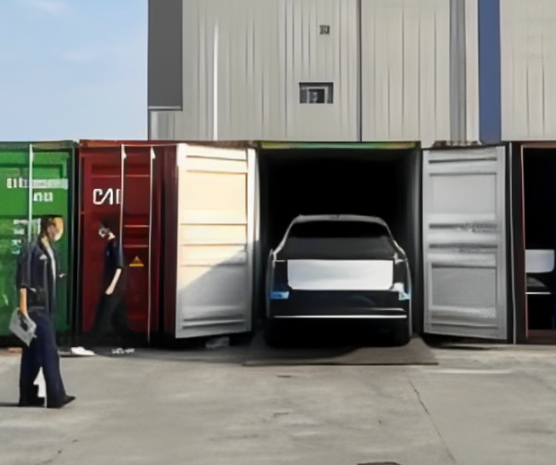

2锂电池动力汽车装箱要求

1. 锂电池动力汽车集装箱装箱作业单位应根据车型,在装箱前制定装箱方案,方案应涵盖所使用的集装箱型号、装载车辆数、运输架使用方式、装箱图纸等内容。装箱方案中应列明每台车所使用的加固材料、规格型号与加固方式。装箱图纸应清晰,明确显示车辆在集装箱中的位置,包括在车架上或平面上的停放方式、车辆与车辆之间及车辆与集装箱之间的间距。锂电池动力汽车装箱方案应经船舶检验机构认可或进行有效性验证。

使用台架式集装箱运输锂电池动力汽车时,绑扎方案应参照《CSS code》(CODE OF SAFE PRACTICE FOR CARGO STOWAGE AND SECURING)要求,并提供绑扎方案有效性的证明材料。

2. 装箱前应对绑扎材料进行检查,对照装箱方案中的材料清单,规格型号,运输架型号进行核对检查,确保作业材料的一致性。应检查运输架状态、加固材料完整齐备情况,不应使用存在损坏、变形等缺陷的运输架及绑扎系固材料。

3. 装箱员应掌握装箱要求,装箱前应对装箱车辆的型号与装箱方案进行核对,装箱车型应与方案一致,按照规定的装箱方案装箱作业。

4. 在集装箱内使用运输架装载车辆的,运输架应与集装箱使用连接支撑结构、捆绑带或止移块等方式固定;车辆与运输架及车辆、运输架与集装箱的加固方式应能防止水上运输过程中集装箱颠簸、倾斜引起的车辆位移。在集装箱内不使用运输架装载车辆的,应使用捆绑带和轮挡组合等方式对车辆进行固定。

加固材料强度应满足相关运输方式的安全要求。

5. 使用运输架装载车辆的,装箱单位需配备完整的使用说明和作业规范,保证现场操作人员能够正确操作。

6. 使用运输架宜满足以下条件之一:

(1)运输架设计额定载荷、结构强度、车轮限位装置、系留装置、安全保护装置、堆码结构等符合JT/T 1287-2020的要求,并经船舶检验机构检验合格。经检验的运输架宜在明显可见位置上显示清晰可辩、不易去除的检验标志。

(2)车辆及运输架的绑扎系固方式经船舶检验机构进行认可或有效性验证。

7. 装箱过程中应在装箱记录中记录车辆品牌,集装箱箱号和提单号等信息。装箱过程记录照片,包括装箱前空箱照片1张、每台运输架照片1张(若有),装箱中每台车加固照左侧右侧各1张,装箱后关闭一扇集装箱门照1张、集装箱全关门照1张、集装箱安全封条照1张。

NO.5检测机构、运输要求

1检测机构要求

1. 从事锂电池类货物分类鉴定、运输条件鉴定及UN38.3测试工作的检测机构应具备国家法定的相关资质,并获取以下相应认证资质之一:

(1)中国检测机构和实验室强制认证(CMA),或;

(2)中国合格评定国家认可委员会认证(CNAS),或;

(3)国际实验室认可使用组织认证(ILAC-MRA)。

2. 检测机构应当按照国际公约、国家有关强制性规定的检测规程或者方法、数据传输与保存等要求进行检测,其出具的检测报告应明确产品型号、检测方法、判定标准、检测起讫日期、检测结论等信息,并在检测报告上标注已获取的资质认证标志,如图6所示。

3. 检测机构应当在资质认定或认可的检测能力范围内,依据相关标准或者技术规范规定的程序和要求,出具检测数据、结果,其以下内容应与已认定的结构化能力范围相符:

(1)出具报告的实验室名称、地址;

(2)认可的授权签字人及领域;

(3)资质认定的检测项目;

(4)检测标准或者检测方法。

4. 检测机构及其人员对其出具的检测报告负责,依法承担民事、行政和刑事法律责任。

2运输要求

1. 载运锂电池类危险货物的船舶应按照规定持有有效的船舶载运危险货物适装证书。

2. 载运锂电池类危险货物的集装箱船舶应遵守相应的航行、停泊、作业法律法规的规定,落实海事管理机构规定的安全保障措施。

3. 载运锂电池类危险货物的集装箱船舶应当在具有第9类危险货物装卸作业资质的码头进行装卸作业。

4. 集装箱式锂离子电池储能系统、柜式锂离子电池储能系统及锂电池动力汽车整车运输过程中电池的荷电状态(SOC)建议控制在20%~50%范围内。

5. 锂电池类危险货物应采取有效措施防止电池或电池组在运输过程中损坏、短路。集装箱式锂离子电池储能系统或柜式锂离子电池储能系统每一电池簇的电池模块之间应采取断开电池维护开关、串联装置等措施断开电池外部连接,电池管理系统、储能交流器、监控系统等电器设备应处于关闭断电状态。

锂电池动力汽车整车运输时还应采取有效措施防止其在运输过程中意外启动。

6. 锂电池类危险货物舱面积载时建议采取有效措施进行阳光遮蔽,避免阳光直射,甲板水灭火系统应可有效覆盖货物所在位置,并可达到持续降温的效果;舱内积载时不应积载于仅设置有固定式二氧化碳灭火装置的货舱内,可积载于增配其它适合扑灭锂电池类危险货物火灾装置的货舱内。

7. 集装箱式锂离子电池储能系统建议舱面积载,垂直方向的积载不应超过船舶甲板的最大承重。

8. 锂电池动力汽车滚装运输应按船舶《货物系固手册》进行装载、积载和系固。

9. 杂货船运输锂电池动力汽车宜进行运输风险评估,根据具体的运输方式(包括裸车运输、集装箱运输),制定相应的安全操作须知和装船方案。装船前如需焊接新增系固点时,应确保足够的焊接厚度满足预期的安全工作负荷。

10. 船舶运输期间,船员应定期对装有锂电池类危险货物的集装箱或装货区域进行安全巡视,发现异常时及时采取应对措施。

NO.6单证材料要求

1一般要求

(1)危险货物安全技术说明书;

(2)危险货物包装使用鉴定结果单(如适用);

(3)UN38.3报告。

除一般要求外,货物种类不同,需要提供的单证材料也有所差异,具体如下所示:

向上滑动阅览

2. 集装箱式锂离子电池储能系统

(1)航次出运申请(需注明拟出运货物型号、锂电池型号、集装箱箱号、单个集装箱重量、拟出运数量);

(2)危险货物分类鉴定报告或货物运输条件鉴定书;

(3)符合本指南5.2.1要求的UN38.3报告;

(4)符合本指南5.2.3要求的集装箱检验证书;

(5)拟出运货物实物照片;

(6)锂电池机架箱内固定方式说明及照片;

(7)锂电池组固定方式说明及照片;

(8)灭火系统固定方式说明和照片;

(9)运输中采取的电池防短路、防意外启动措施说明;

(10)代理代为申请需提供委托书。

3. 柜式锂离子电池储能系统

(1)年度出运申请(需注明拟出运货物型号、锂电池型号、单个储能柜重量及尺寸、年度拟出运数量);

(2)危险货物分类鉴定报告或货物运输条件鉴定书;

(3)符合本指南5.3.1要求的UN38.3报告;

(4)符合本指南5.3.2要求的柜体强度验证材料;

(5)拟出运货物实物照片;

(6)运输中采取的电池防短路、防意外启动措施说明;

(7)代理代为申请需提供委托书。

4. 由不超过100个电池和电池组构成的操作样品、预产运输用于测试的原型电池和电池组(适用于电池和电池组及包装在设备中的电池和电池组)

(1)年度出运申请(需注明拟出运锂电池型号、电池用途、外包装材质及包装方式、单个电池/电池组内包装材质及包装方式、包件总重、每个外包装中装有单个电池或电池组的净重、拟出运数量);

(2)货物照片、采用的外包装及内包装照片;

(3)包装达到包装类II性能指标的证明材料;

(4)运输中采取的防止电池或电池组在包件内移动的措施说明;

(5)运输中采取的电池/电池组防短路措施说明。

5. 由不超过100个电池和电池组构成的操作样品、预产运输用于测试的原型电池和电池组(适用于包含在设备中的电池或电池组)

(1)年度出运申请(需注明拟出运锂电池型号、电池用途、包装材质及包装方式、包件总重、拟出运数量);

(2)货物照片、采用的外包装及内包装照片;

(4)包装达到包装类II性能指标的证明材料;

(5)运输中采取的防止电池或电池组在包件内移动的措施说明;

(6)运输中采取的防止设备误操作的措施说明;

(7)运输中采取的电池/电池组防短路措施说明。

6. 为处置和回收目的运输的锂离子和锂金属电池/电池组

(1)年度出运申请(需注明拟出运货物锂电池型号、包装方式、包件总重、航次拟出运数量);

(2)拟运输电池/电池组未损坏和存在缺陷的书面承诺;

(3)包装达到包装类II性能指标的证明材料(适用于瓦特-小时比率>20Wh 的锂离子电池、瓦特-小时比率>100Wh 的锂离子电池组、锂含量>1g 的锂金属电池和锂含量>2g 的锂金属电池组);

(4)采用的包装照片,金属包装须具有塑料等非传导内衬材料。

7. 锂电池驱动车辆(包括锂电池动力汽车及以锂电池驱动的设备)

(1)年度出运申请(需注明拟出运车辆型号、锂电池型号、年度拟出运数量);

(2)危险货物分类鉴定报告或货物运输条件鉴定书(整车或设备整体);

(3)锂电池UN38.3报告;

(4)拟出运货物实物照片;

(5)运输中采取的电池防短路、防意外启动措施说明;

(6)代理代为申请需提供委托书。

NO.7应急及附件

1应急

1. 船舶应根据锂电池类危险货物的特性,编制综合应急预案以及火灾、爆炸、泄漏、中毒、灼伤等事故的专项应急预案和现场处置方案,并配备适用处置火灾、爆炸、泄漏、中毒事故的应急救援器材、设备和物资。

2. 当监测到装有锂电池类危险货物的集装箱温度处于持续上升状态且有烟雾产生或着火时应立即启动应急预案。在保持船舶强度和稳性的前提下,应优先采用水雾喷淋集装箱箱壁的方式,降低集装箱内的温度。灭火过程中,不得贸然打开集装箱箱门。当货舱温度不再持续上升且无烟雾产生时,应尽快安排卸货。

3. 海事部门对锂电池类危险货物火灾事故应急处置的相关措施进行了汇总,汇编成《锂电池类危险货物火灾应急处置建议》(附件2)。由于此类事故处置较为复杂,因此建议中包含的相关措施仅供参考,不能用作应急处置的全面指南。

2附件

包括附件1:锂电池或锂电池组包件标志、标记张贴要求、附件2:锂电池类危险货物火灾应急处置建议、附件3:指南引用文件。

后记

《上海港锂电池类危险货物水路运输指南》为推荐性指南。因锂电池水路运输规则变化比较频繁,在此特别提示使用者,在进行锂电池水路运输时,请遵守最新公约及法律法规要求。《指南》也将适时进行更新。《指南》内容如有不当之处,请业界不吝指导,以共促上海港锂电池类货物水上运输安全有序。《指南》修改完善建议可发邮件至wfc@shmsa.gov.cn或电话联系:021-66072810。
