某轮VDR维修实例

本文为读者来稿,作者为张成龙(二副),信德海事网投稿邮箱为media@xindemarine.com,来稿如被选用为有相应稿酬。

某轮海兰信VDR维修实例

航行数据记录仪简称VDR。设计目的是使用安全和可恢复的方式连续记录船舶重要数据。看上去很复杂麻烦众多接线和端口表面高大上的感觉,这也是很多二副对VDR的第一印象,同时每个二副也都希望在任期内VDR千万不要出现问题。我认为它也就是看上去那样罢了,其实VDR就是一台台式电脑而已,无非比电脑多了一些传感器罢了。下面详细介绍我轮一起维修实例。

1.故障现象

某日上午三副班VDR报警,报警内容“FRAME GRABBER FAIL”,同时记录故障灯亮红灯,表示VDR无法记录数据。报警可以消声但无法消除,可以肯定不是普通传感器信号丢失报警。例如测深仪,风速仪等这类传感器信号丢失报警,可以确认。并在仪器开机运行后,报警即自动消失。

2.检查处理

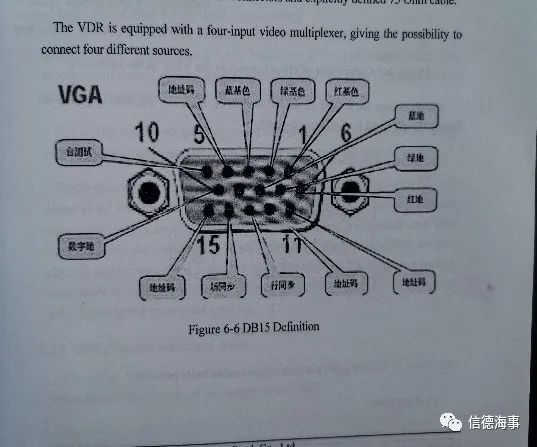

待我接班后,查看报警状况根据说明书和安装说明书得知,该报警为视频采集卡故障。见下图:

有了图了,我们按图索骥即可。首先我查阅了VDR的子报警确认是雷达图像丢失,其实不去确认也知道是雷达图像丢失,因为我轮只有雷达图像接入了VDR。

但是海兰信VDR可以支持4个图像端口,分别是雷达、ECDIS、CCTV每个端口都是标准的VGA DB15 针接头,所以如果其它船也有这个故障的话就必须检查是哪个传感器图像丢失从而进行下一步的检查修理。

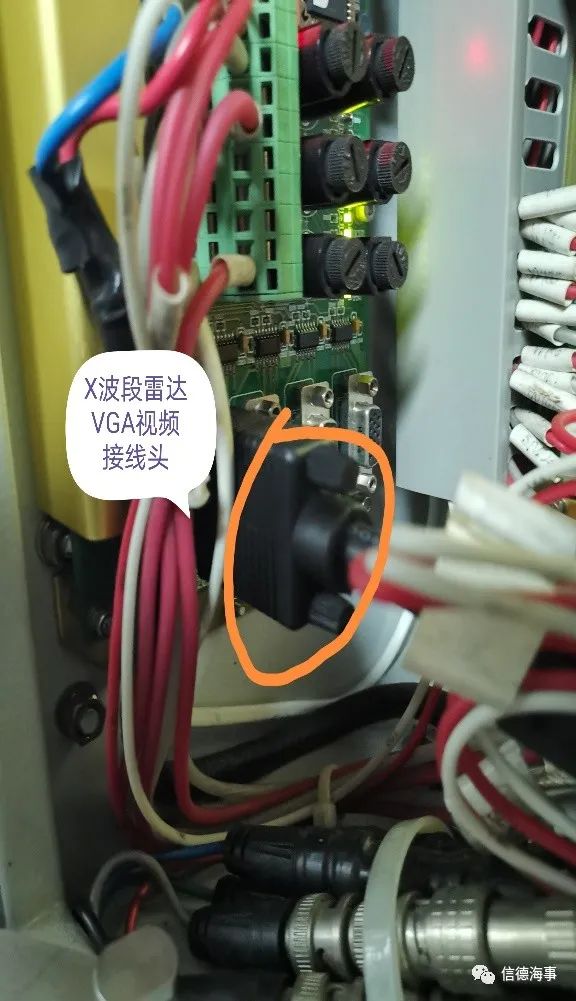

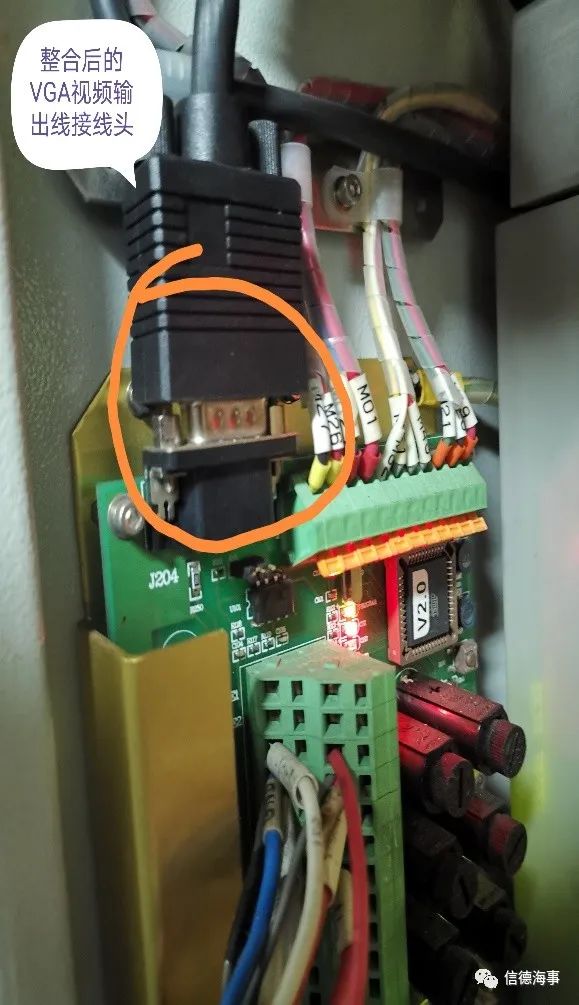

随后检查了VMU版(VIDEO MULTIPLEXER UNIT 视频集成整合单元)雷达接线和接头,连接完好。请电机员测量了VMU版以及该版的保险丝,确认完好。因此排除VMU版故障可能。还可以通过测深仪信号正常显示来排除该版故障可能,因为通过查阅说明书,该版集成整合了测深仪信号的显示。我轮开启测深仪后,信号正常显示。见下图VMU版。

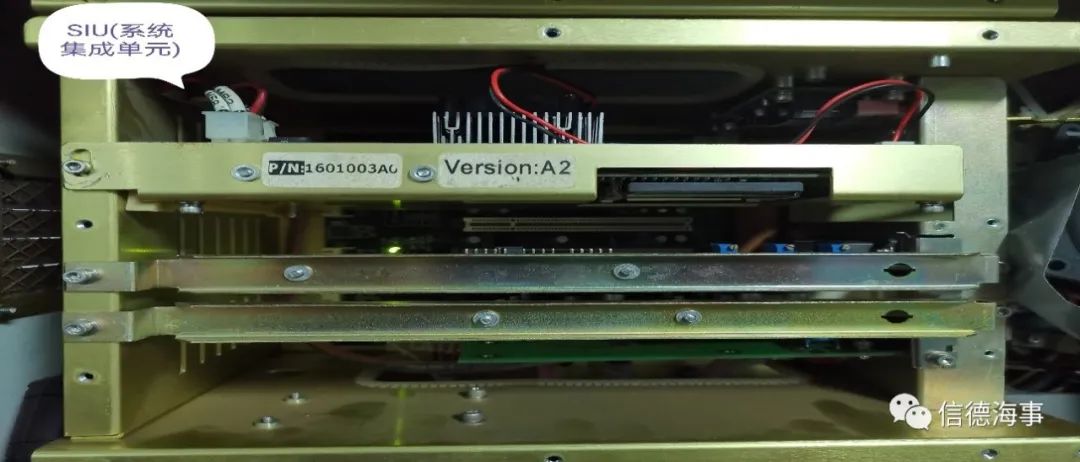

接下来就到整个VDR的重要板块了,SIU(SYSTEM INTEGRATION UNIT 系统集成单元)单元。我理解为电脑主机箱内的主板,因为VDR就是电脑系统载体上的一个复杂软件。

见下图:

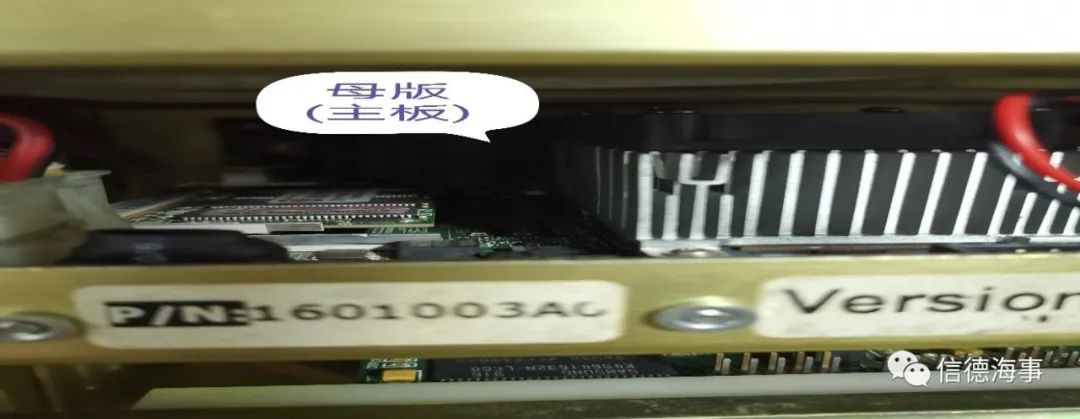

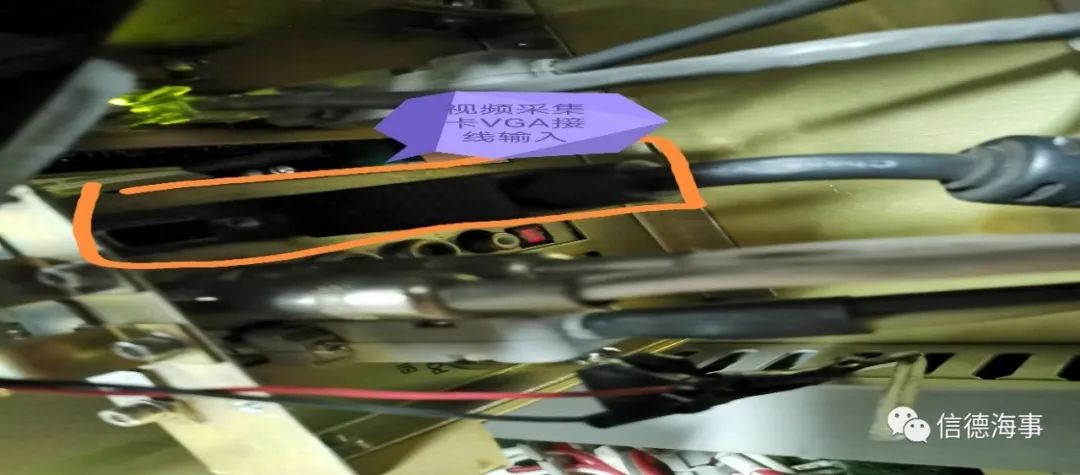

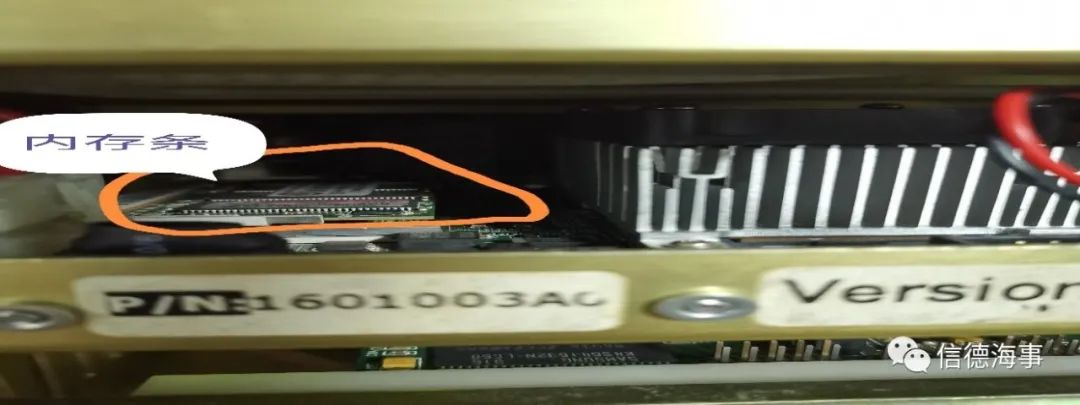

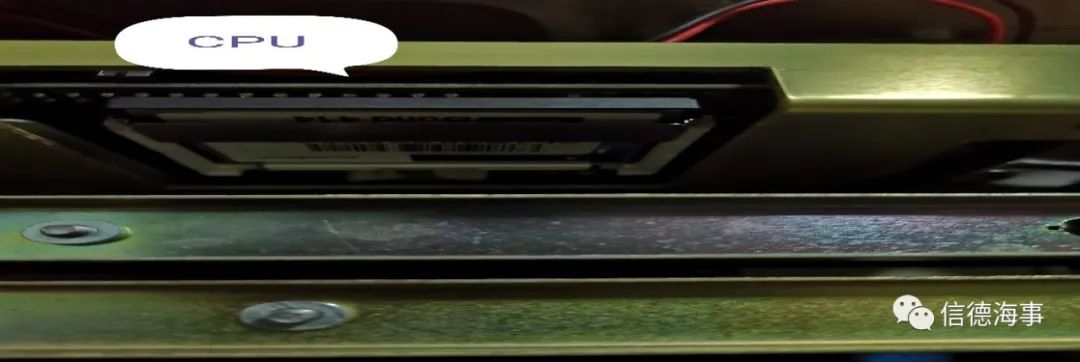

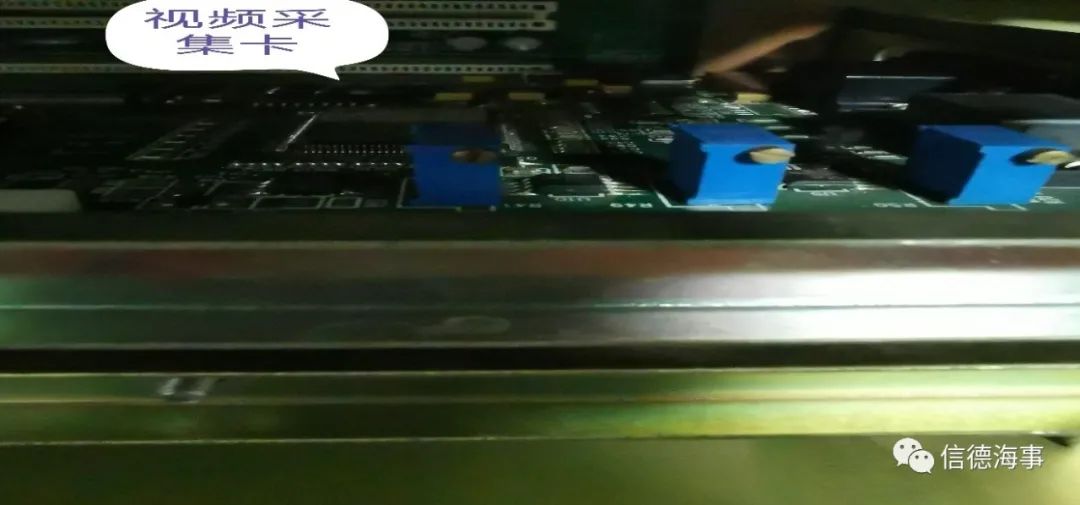

打开该板块后我们要找到视频采集卡,但是该板块内说明书并没有说明哪一块版是(VIDEO GRABBER CARD)视频采集卡和(AUDIO CARD)声卡以及( MOTHER BOARD)主板,只是介绍了这个模块叫SIU。此时看似遇到维修瓶颈了,实际上其实很简单。通过我们的台式电脑主机知识,我们可以找到CPU和内存条以及哪块版插在哪个版上,可以很简单的反推出哪个版是主板。找到主板后再根据VGA视频信号接线,从而确定视频采集卡。在此过程中再次确认和视频采集卡相连接的VGA接线正常,因此到这里基本可以确认故障就发生在视频采集卡本身。相关说明见下图:

拆卸下视频采集卡后,仔细确认该卡并无明显损坏,此种电脑集成卡或内存条等不易损坏,除非有明显变形。由此可以断定是该卡与主板连接问题,将该卡触条用酒精仔细擦拭一遍后装复。开机测试,系统恢复正常。

3.提示及后续

现在回想起来,当天海况恶劣,有活动物品没有固定好撞击到墙壁产生了很大的震动。应该是将该卡震的松动了,因而产生该故障。此类故障作为驾驶员的我们只要做到,按图索骥(仔细查阅说明书,虽然是英文的)——善于动手(要眼到手到,喜欢自己动手)——大胆心细(要敢拆敢卸,不要一看很精密就不敢拆了,其实你高估它了。同时要小心仔细拆卸,不要暴力操作,它还是很脆弱的。),就可以自己检查修理,为船东节省不必要的维修费用。假如黑心的服务商上船维修该故障,可能就是直接更换一块视频采集卡了。

以上就是我们轮的VDR维修经过,发给同仁做一个参考吧。受知识能力有限,如有错漏之处望不吝赐教。感谢!
