干货!ADC的使用方法(三副、准二副必看)


  今天跟大家分享一下ADC的使用方法,其实ADC有官方的英文说明,不过估计大家都懒得看,如下内容希望对想要学习ADC的三副以及准二副有所帮助,翻到最后有意外收获。
  具体分下面5项
  (一)怎么更新ADC?
  (二)怎么用ADC申请电子海图?
  (三)怎么用ADC管理本船的电子海图?
  (四)怎么用ADC管理本船的纸质海图?
  (五)其他
  (一)怎么更新ADC?
  首先ADC更新分为光盘更新,在线更新,自己手动从网站下载更新包更新
  ①光盘更新
  这里所说的光盘就是英国官方每周出的光盘,大部分公司基本上会在每次靠港的时候送上船,该光盘可以更新ECDIS的图库,也可以更新ADC,操作方法很简单,具体如下:
1-1

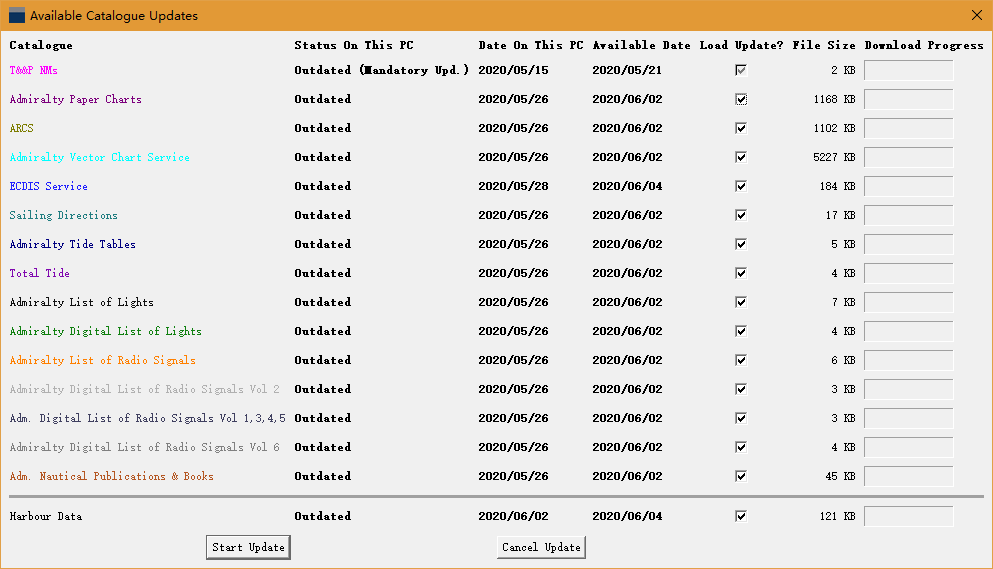

  依次点击左上角的File---catelogue---load catalogue from Disk-找到光盘的路径下的ADC文件夹—找到ACCatalogs.zip文件—点击确认—点击Start update(如下图1-2)-等进度条完成就行啦

1-2
  ②手动下载更新文件更新
  这里给大家一个网站https://www.admiralty.co.uk/digital-services/catalogues/admiralty-digital-catalogue,英国的官方网站,打开之后,下载那个12M左右的文件,解压后记住路径,然后如图1-1,还是依次点击左上角的File---catelogue---load catalogue from Disk-找到你刚才下载的更新文件—找到ACCatalogs.zip文件—点击确认—点击Start update(如图1-2)
  ③在线更新
  如今有很多船上都有网络,那就更方便了,还是如图1-1,依次点击左上角的File---catelogue—选择Online update of catalogue--静等下载完成—然后就见到图1-2了,
  注:ADC每周都有更新,和纸版的NP131一样,也是可以查看当前ADC的更新日期的,方法如下:

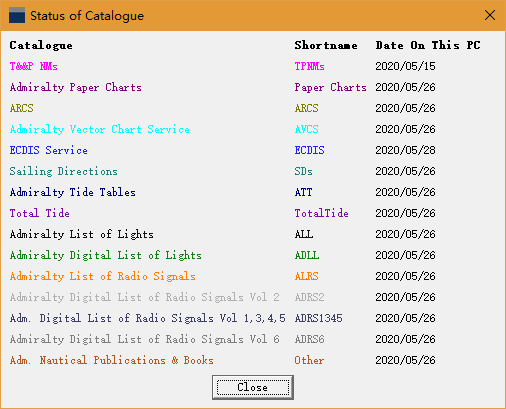

  还是图1-1,点击左上角的File---catelogue---选第三项status of catelogue(如下图1-3)
1-3
  (二)怎么申请电子海图?
  首先要确认你的ADC是否更新到最新,我建议船上有条件的最好更新到近两周的最好。
  ①:还是如图1-1,找主界面下方的“AVCS”按钮和界面左侧的:“ENC UNITS”,依次点击,如图2-1,2-2
2-1 和2-2

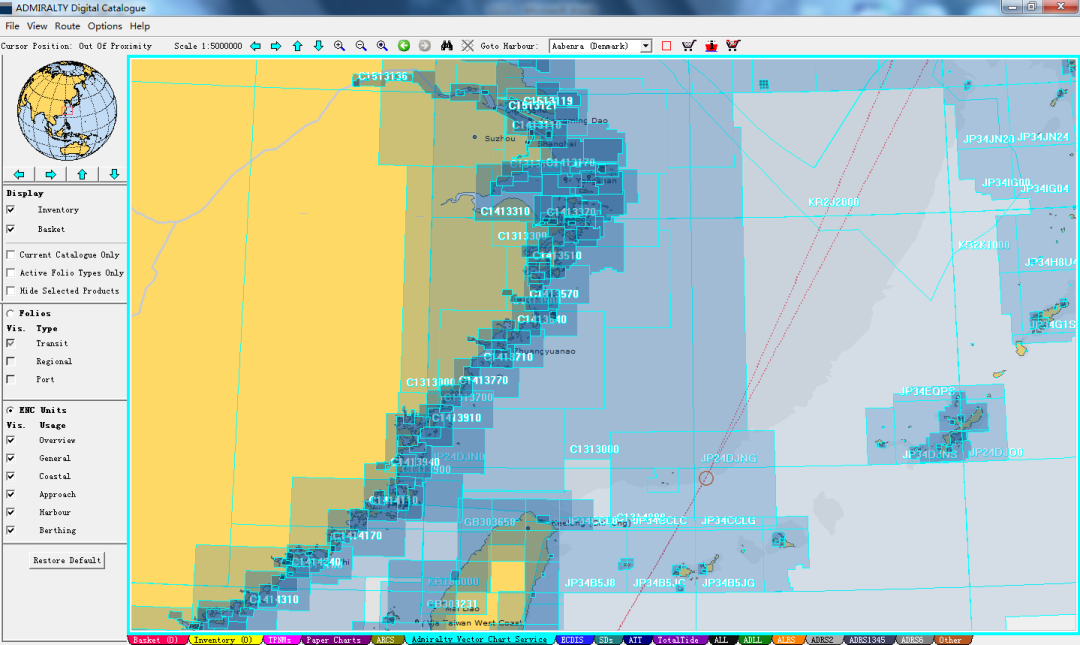

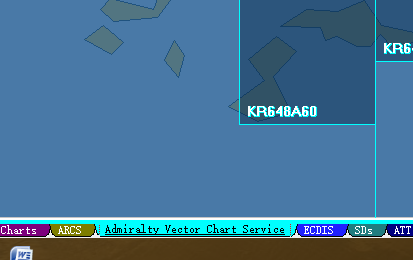

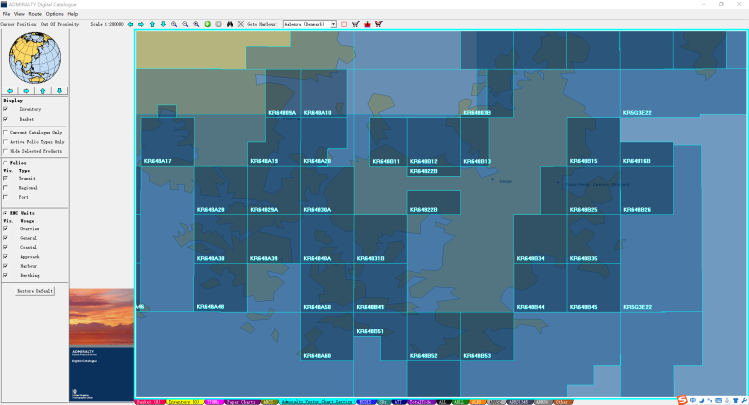

  接着在主界面见到如图2-3

2-3
  ②:为了申请你需要的海图,你也可以自己手动画上大概的航线,步骤如下:左上角的“route--create route”接着你就可以在海图区域画上大概的航线了。

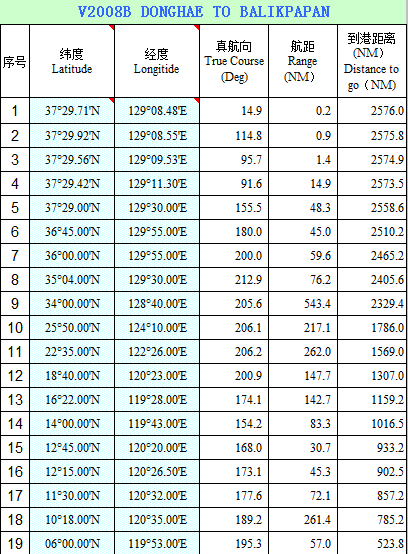

  ③:当然也可以导入你准备好的航线,以便准确申请电子海图,首先相信大家都会准备好一个这样的航线计划表格或者从ECDIS上面导出各个经纬度转向点列表,如图2-4:
2-4和2-5

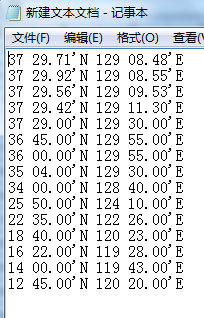

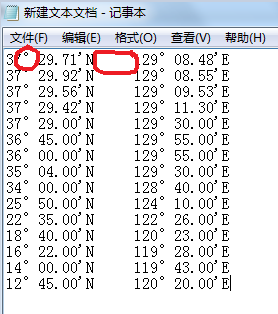

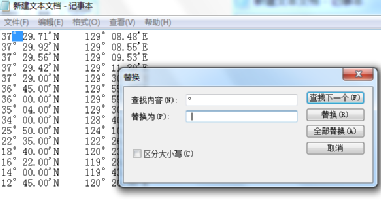

  新建一个“txt文档”,把经纬度复制到新建文本文档里面,如图2-5,然后利用文档的替换功能,把图2-5中画红圈的部分替换成空格,如图2-6:
2-6
  最终替换成如图2-7,退出保存就行了。
2-7
  上面所有步骤就是为了生成一个ADC的航线文件以便导入,看起来麻烦,做一遍就熟悉了。
  ④:如图2-3,依次点击:route-load route,找到你刚才创建的新建航线文档文件,导入就行了,
  如下图2-8:
2-8

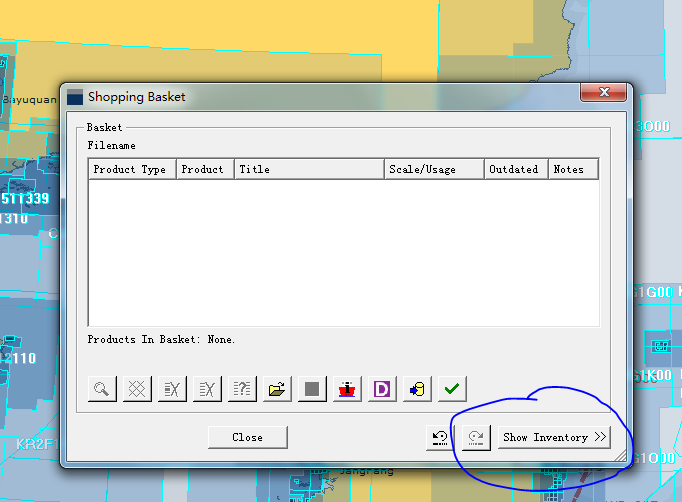

  ⑤:到这一步,工作才做了一半,怎么知道现有船上的电子海图呢?这一步告诉你,如图2-9,点击主界面的黑色“购物车”。
2-9
2-10 和2-11

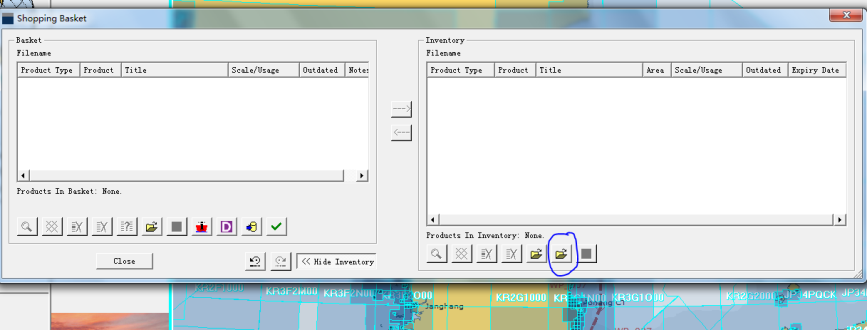

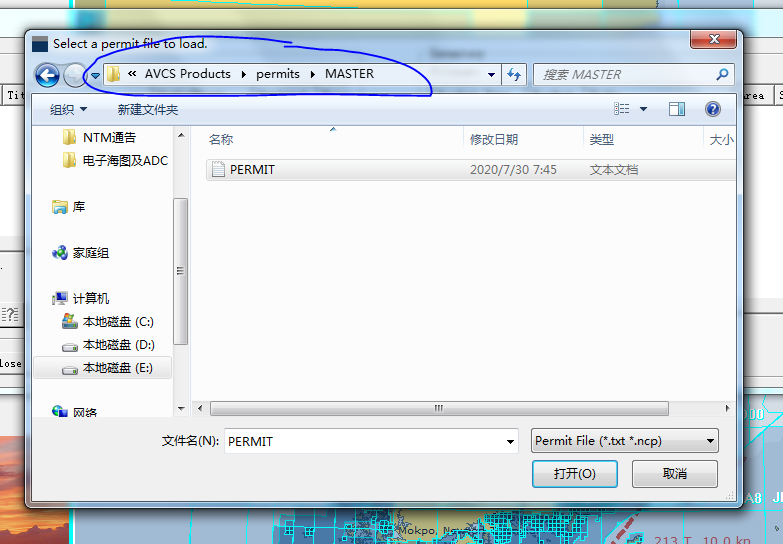

  点击图2-11的文件夹按钮,也就是“导入permit”按钮,找到公司或者供应商发给你的最新的周更新文件里面的permit文件,如下图2-12,请注意我的路径,各船上的应该都差不多。

2-12

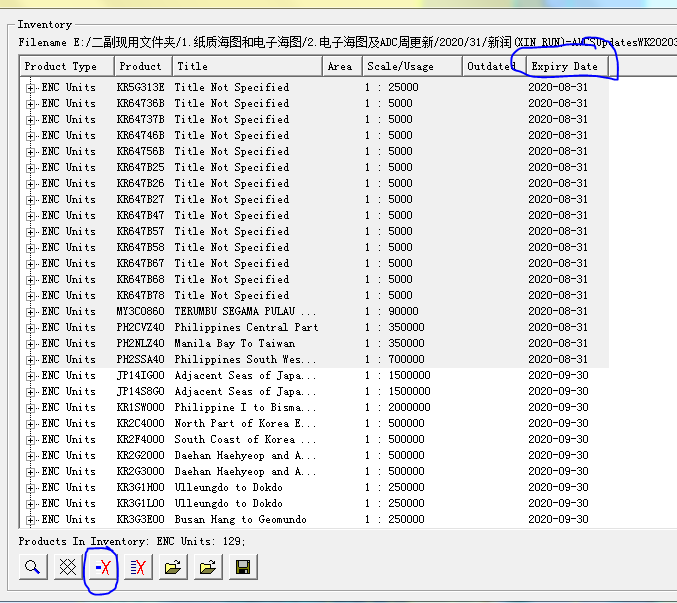

  导入permit之后,如图2-13,点击画圈的“Expiry date”按钮,自动按照日期的顺序排序,选中将要过期的海图,点击图2-13右下角的删除按钮(画圈部分),把快要过期的海图删掉。
2-13

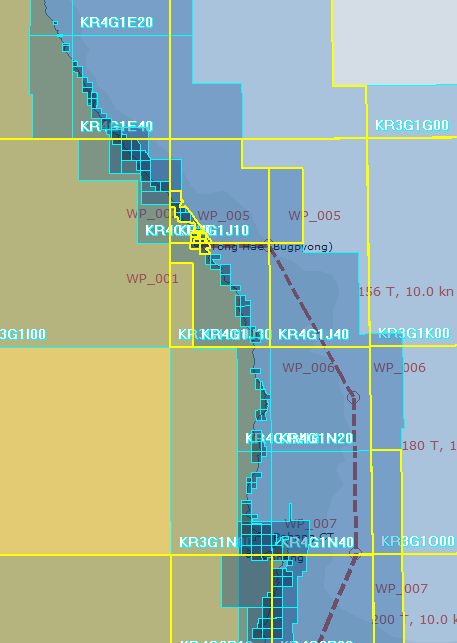

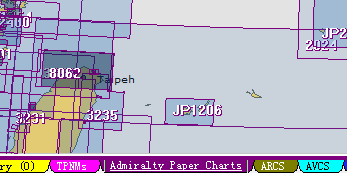

  ⑥:回到主界面,会看到不同颜色的区域,如图2-14,黄色部分为船上现有的海图,浅蓝色部分为船上没有的海图,接下来就是申请了。
2-14

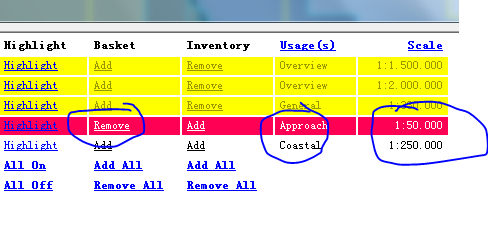

  ⑦:鼠标右键点击航线经过区域的浅蓝色的海图,出现图2-15,两个画圈部分为“购物车”和“库存”显示,黄色高亮为现有的海图,点击“Basket”的“Add”出现如图2-16,红色高亮部分为加入购物车的海图,大家可以看到我圈起来的部分,为海图的用途和比例尺,大家可以根据需要申请相应的海图。

2-15 和2-16
  ⑧:重复⑦的步骤选图,选图结束就要仔细检查所选的海图,千万不要漏选,然后保存就行了,步骤如下:点击图2-9的购物车,出现图2-17,点击图中第七个按钮,出现文档保存的界面,命名好交给船长就行了。
  备注:申请纸质海图,也可以参照上面的步骤,不用翻NP131了,曾经有位船长说我,二副,我让你申请纸质海图,你怎么翻电脑去了!哈哈,跑题了,不过话说过来,改Np131(画海图框)真是麻烦,谁改谁知道!介绍一下图2-17的菜单(画圈部分):1:放大镜;2:高亮选中的海图;3.删除海图;4.全部删除;5:查看重复的海图;6:载入购物车文件;7:保存
2-17
  (三)怎么管理本船的电子海图?
  在上面图2-12;图2-13已经介绍到导入permit,其实也就是管理电子海图,建议大家每月或每航次检查一下本船的海图,避免过期,及时申请。
  (四)怎么管理本船的纸质海图?

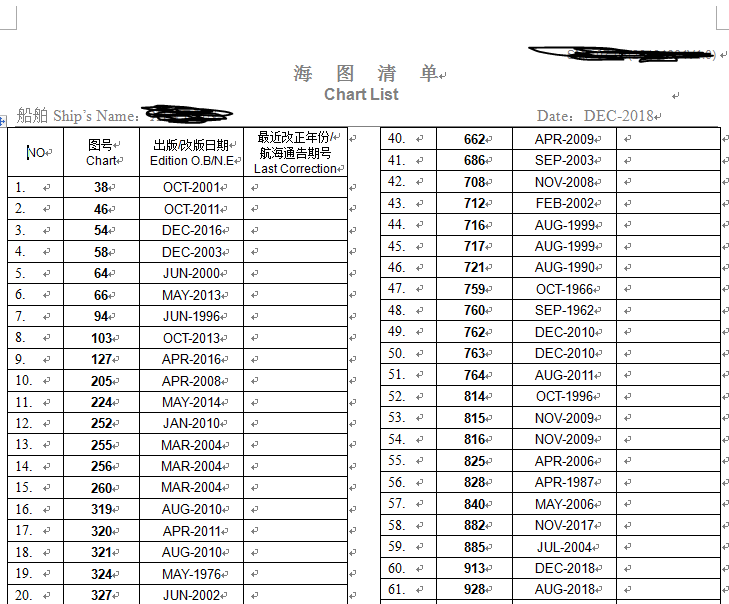

  可能现在配备纸质海图的船不多了,但是这里还是介绍一下用法,不知道大家之前是不是还是用类似如图4-1的word或者EXCEL格式的表格来管理纸质海图,这样做非常麻烦,其实用ADC可以非常直观方便的来管理,刚开始可能麻烦一点,但是后续还是相当方便的。
4-1
  ②:打开ADC主界面,点击paper chart,如图4-2
4-2

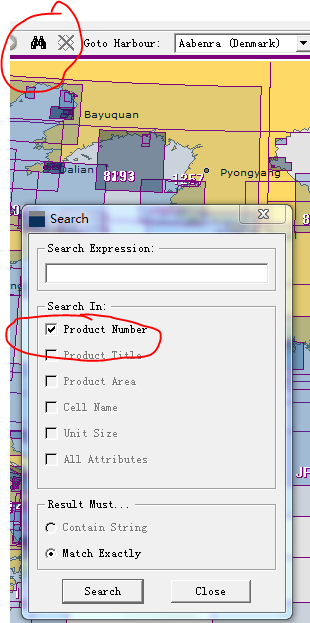

  ②点击主界面的望远镜按钮,并选择product number,如图4-3;
4-3

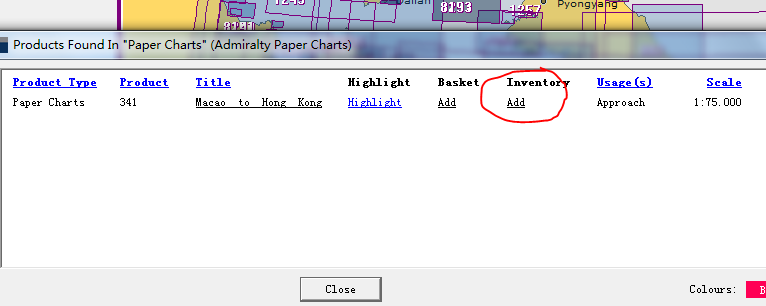

  ④:比如输入图号341,点击Search,出现如图4-4,接着点击画圈的“Add”按钮,
4-4
  ⑤:重复④的步骤,添加完后,找到上图2-10,找到“Inventory”界面,出现如图4-5,点击第七个按钮,保存就行了(图4-5的7个按钮:1,:查找海图;2:高亮海图;3:删除;4.全部删除;5.导入库存TXT文件;6:导入permit文件;7:保存)
4-5
  ⑥:以上步骤做完,就可以查看你船所有的纸质海图了,如图4-6;(黄色图框为你船有的海图,紫色图框为你船没有的海图),可能你船有几百张海图,刚开始添加比较费时,但是用这个方法,可以一劳永逸,后期管理非常方便。
4-6
  ⑦:每次航海通告第一部分出新或者申请了新的海图,可以重复④的步骤进行添加,如果有取消的海图,点击图4-5的“3号”删除按钮就行了

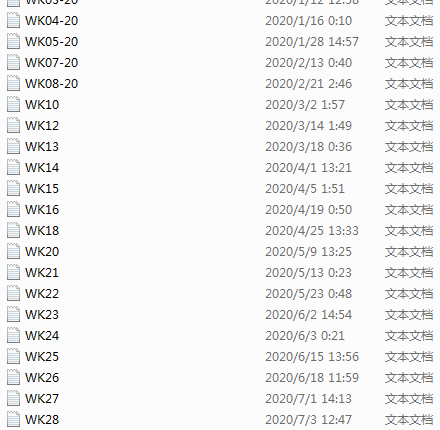

  ⑧建议大家按航海通告的期数保存,方便查看,如图4-7;
4-7
  (五)其他
  ①:其实上面介绍的只是ADC的常用功能,还有很多其他的功能,我个人感觉,完全可以替代NP131,

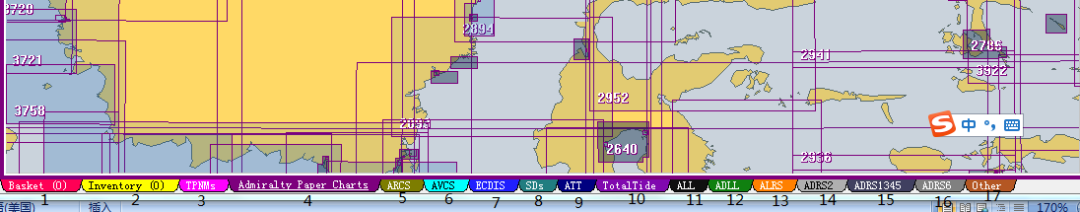

  如图5-1
5-1
  1:购物车;2:库存;3:临告预告;4:英版纸质海图;5:英版光栅海图;6:英版矢量海图;7:电子海图;8:纸版航路指南:9:纸版潮汐表;10:电子版潮汐表;11:纸版灯标表;12:电子版灯标表;13:纸版无线电信号表;14:电子版无线电信号表第2卷;15:电子版无线电信号表第1,3,4,5卷;16:电子版无线电信号表第6卷17:其他
  ②:题外话:第一项说到更新电子海图图库,需要光盘更新,其实有网络的话,是可以不用AVCS光盘的,打开如下网站:http://web.enclive.cn/ChooseBase/MainPage.aspx,可以看到如图5-2,

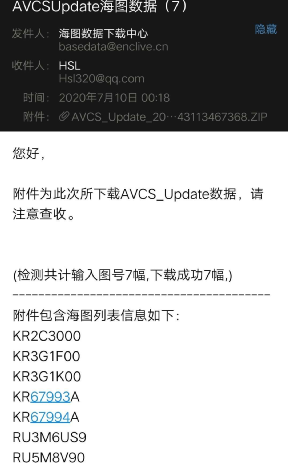

  选择“英版定制”---输入要获取的海图图号---检查---提交---输入邮箱就行了,邮箱内容如图5-3,保存附件导入ECDIS就行了
5-2和5-3
  ③如下我工作经常使用的网址,相信对你的工作有所帮助
  澳版NTM http://www.hydro.gov.au/n2m/notices.htm#view
  美版海图http://www.charts.noaa.gov/PDFs/PDFs.shtml
  韩版NTM http://www.khoa.go.kr/eng/kcom/cnt/selectContentsPage.do?cntId=31050100 ;
  十三区航警http://structure.mil.ru/structure/forces/hydrographic/info/navwar.htm ;
  第十一区航警每周总结下载
http://www1.kaiho.mlit.go.jp/TUHO/weekly/weekly_en.html
  全球其他区的航警网址,都可以在NP285(5),MSI章节里面找到,这里列出我常用的区域
  英版航海通告下载
https://www.admiralty.co.uk/maritime-safety-information/admiralty-notices-to-mariners#
  ADC每周更新下载(和CD盘更新一样)
https://www.admiralty.co.uk/digital-services/catalogues/admiralty-digital-catalogue
  日本台气象传真图
http://www.imocwx.com/wxfax.htm
  IMO最新图书清单及catalogue下载
http://www.imo.org/en/Publications/Pages/CurrentPublications.aspx。 ;
  船舶信息和PSC窗口期查询https://apcis.tmou.org/public/ ;
  中国海事综合.服务平台http://csp.msa.gov.cn
  海图数据
http://web.enclive.cn/ChooseBase/MainPage.aspx
侯帅岭完稿于SULU SEA
