磁罗经、电罗经与光纤罗经的全面对比

罗经作为船舶最基本的导航仪器，在航海领域发挥着关键作用，其指示的航向精准度直接关系到船舶航行的安全与效率。目前常用的罗经主要有磁罗经、电罗经，随着技术发展，光纤罗经也逐渐崭露头角。下面将从多个维度对这三种罗经进行全面对比。

一、工作原理

磁罗经利用地球磁场引力作用，让磁针在地磁场中受磁力牵引，两端指向地磁南北极，进而带动刻度盘指示地理方位，实现船舶航向的确定。

电罗经依靠陀螺仪的定轴性和进动性，借助控制设备和阻尼设备，使高速旋转的陀螺仪自动指北并精确跟踪地球子午面，始终准确指向地理北极，为船舶导航提供可靠的航向信息。

光纤罗经则基于萨格纳克效应，通过检测光在光纤环中沿顺逆时针传播的相位差，来确定载体的角速度，进而计算出航向。这种利用光的干涉原理工作的方式，是现代光学技术在导航领域的重要应用 。

二、结构组成

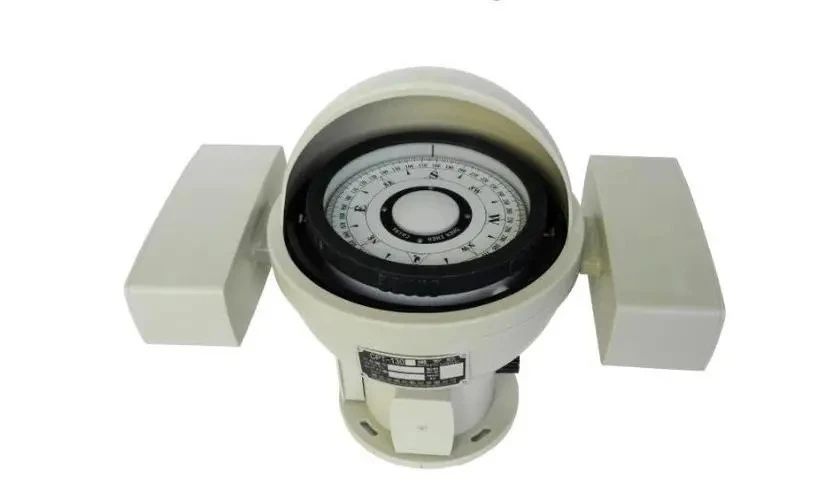

磁罗经由罗经盆和罗经柜等组成。罗经盆内刻度盘刻有 0°～359°，在 8 个等向点标有 N、NE、E、SE、S、SW、W、NW 等标记，刻度盘下装有磁针，结构相对简单直观。

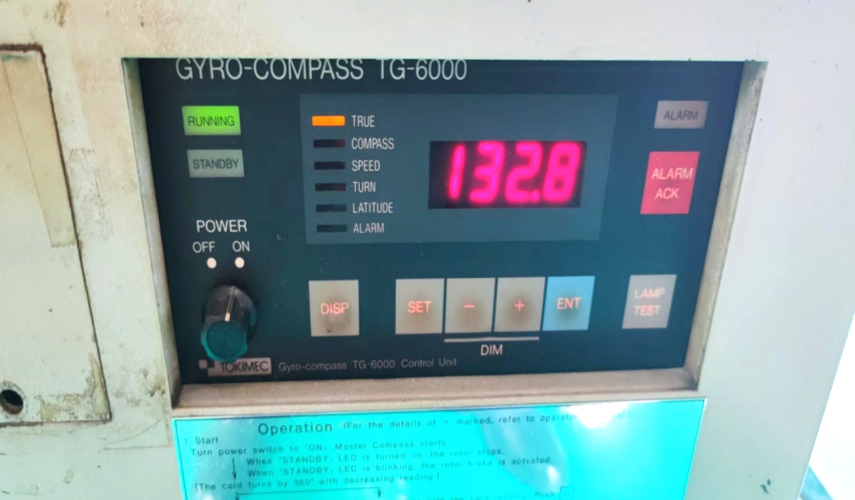

电罗经通常由陀螺仪、控制设备、阻尼设备、航向发送装置以及电源等部分构成。按对陀螺施加作用力矩的方式，可分为机械摆式与电磁控制式两类，整体结构复杂，技术含量较高。

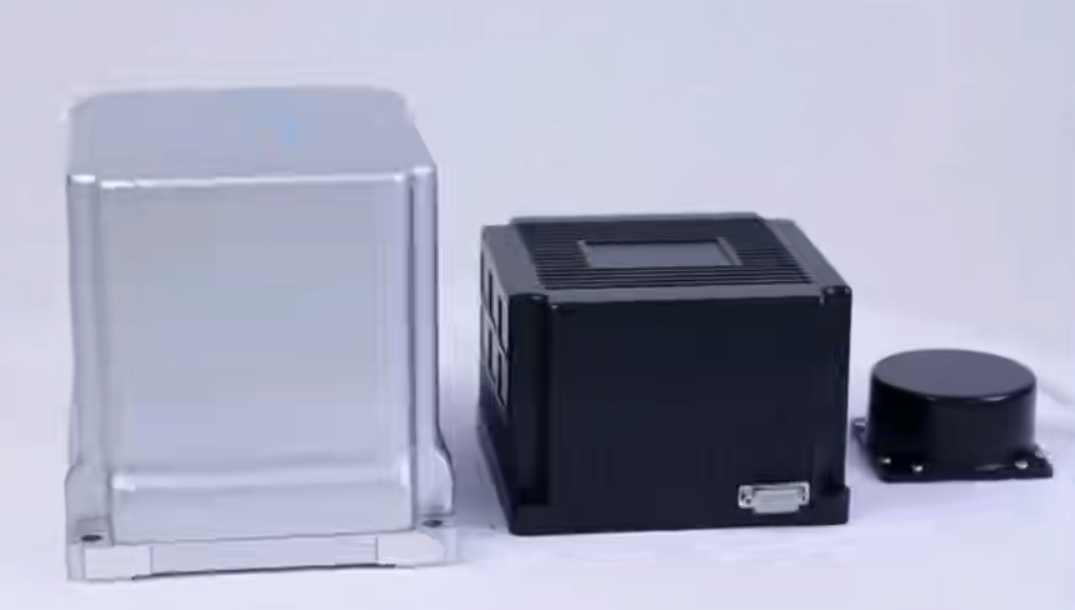

光纤罗经的核心部件是光纤环、光源、探测器和信号处理电路。光纤环是敏感元件，光源发出的光在光纤环中传播，探测器接收光信号并转化为电信号，再由信号处理电路进行分析计算，输出航向信息。

三、精度表现

磁罗经精度相对较低，容易受到地磁异常、磁偏角以及船舶自身钢铁等铁磁物质的影响，产生磁差和自差，导致指示的航向与真北方向存在偏差，在一些复杂环境下，导航精度难以保证。

电罗经精度高，不受地球磁场和钢质船体等铁磁物质的干扰，能准确指示真北方向，为船舶提供较为精确的航向信息，在航海导航中得到广泛应用。

光纤罗经精度极高，具备快速启动、高动态响应的特点，能在短时间内达到稳定工作状态，且在各种复杂环境下都能保持高精度，可精确到 0.1° 以内，是目前精度领先的导航设备之一。

四、可靠性与稳定性

磁罗经结构简单，不依赖电源，只要磁针和罗经盆等部件没有损坏，就能正常工作，在船舶电力系统故障等极端情况下，依然可以发挥作用，可靠性较高，但受外界因素影响，稳定性欠佳。

电罗经依赖电力供应，电力系统故障会影响其正常工作。不过在正常供电情况下，稳定性较好，能持续稳定地提供准确的航向信号。

光纤罗经没有运动部件，不存在磨损问题，可靠性高，且具备良好的抗干扰能力，在受到电磁干扰、振动冲击等情况下，仍能保持稳定的工作状态。

五、适用环境

磁罗经在高纬度地区，由于地磁变化复杂，误差会增大，甚至可能无法正常工作。此外，靠近磁性矿石、电力设施等有强磁场干扰的区域，也会严重影响其准确性，适用范围存在一定局限性。

电罗经不受地域限制，在高纬度地区、极地等特殊环境下，依然能正常工作并保持较高的精度，适用范围较广。

光纤罗经适应能力强，能在高温、低温、潮湿、盐雾等恶劣环境下正常工作，无论是在赤道的高温海域，还是极地的严寒环境，都能稳定运行。

六、安装要求

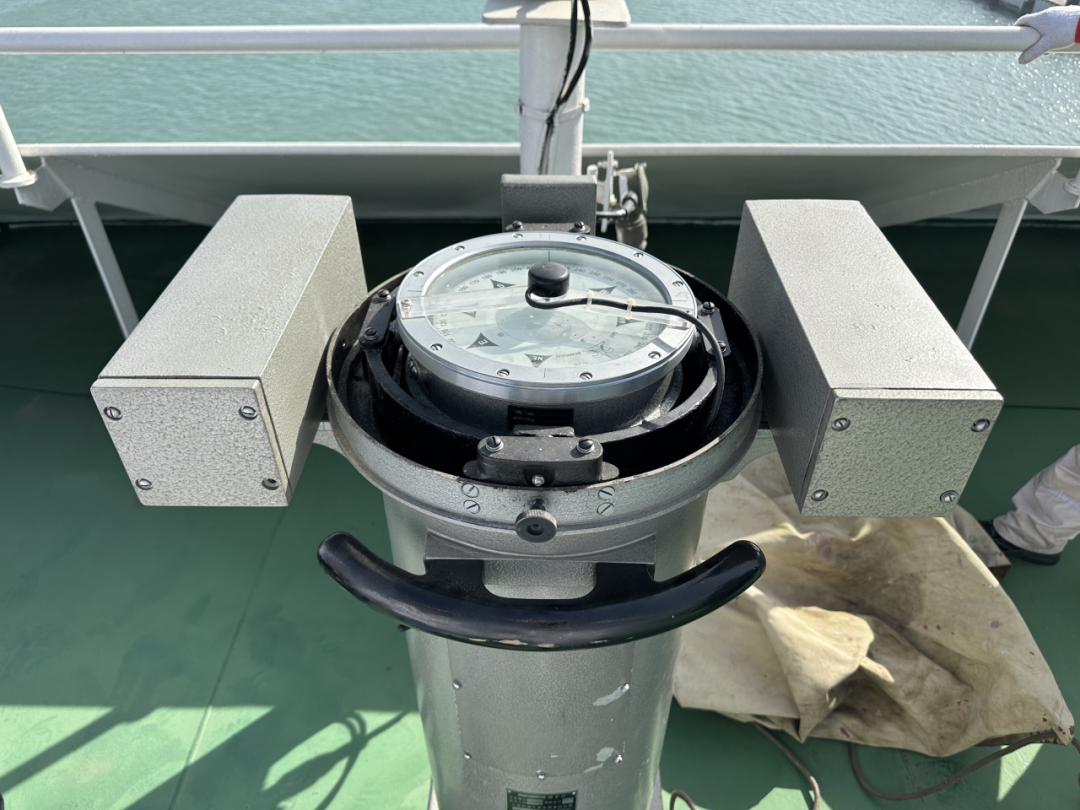

磁罗经通常安装在驾驶室顶部的标准罗经甲板的船首尾线上，罗经周围不能放置铁磁物件，其基线应与船的首尾线重合或平行，罗经台座要安装平正，对安装位置和环境要求较为严格。

电罗经安装位置相对灵活，但需要考虑电力布线和信号传输的便利性，同时要避免受到机械振动、高温等不良环境因素的影响。还要远离强磁场、强电场等干扰源，如大型电机、变压器等电气设备，防止其对电罗经的信号传输和工作产生干扰。

光纤罗经安装要求相对宽松，因其没有特殊的磁场和机械要求，只需保证安装位置稳固，避免剧烈振动，确保光纤连接正常即可。

七、成本价格

磁罗经结构简单，制作工艺相对成熟，价格较为低廉，适合对成本控制严格、导航精度要求不高的小型船舶使用。

电罗经技术含量高，内部结构复杂，生产制造需要较高的技术和工艺水平，因此价格相对较高，常用于中大型船舶。

光纤罗经虽然精度高、性能优越，但由于采用了先进的光学技术和精密的制造工艺，成本较高，目前主要应用于对导航精度要求极高的军舰、科考船等高端船舶。

八、常见故障与缺陷

主要讲述电罗经常见故障：

1、 分罗经长期运行后可能因步进电机丢步、机械磨损或电源波动导致同步误差。

2、 电缆老化、插头氧化或电源波动可能导致信号传输中断。

3、机械部件如轴承卡滞或电子元件如光电开关损坏故障可能导致分罗经失效。 如电机轴承润滑不足，导致刻度盘转动滞后。

4、强磁场，例如电机、变压器等，可能导致磁传感器读数异常。例如，安装于舵机舱附近，受舵机电机磁场干扰，航向偏差达3°。

5、 极端温度或湿度可能导致电子元件性能下降。
