北斗定位设备让船位牢牢受自己掌控

北斗定位设备让船位牢牢受自己掌控

钱华忠 上海 200126

引言

近年来航行于中国南海和北方某海区的船舶甚至波斯湾水域的船舶常发现其GPS定位设备信号弱或没有信号，导致其罗经、雷达、电台、AIS等设备出现位置丢失报警，对于长期依赖电航仪器航行的船员来说，没有定位设备，失去船位，好比人失明，严重影响航行安全。其实大家都知道的，出现这种情况多是中国国家安全的需要和美帝的阴谋。这种情况可能将长期的、经常的出现，船舶需要尽快加装北斗定位设备，让船位牢牢受自己掌控。

1、船舶GPS定位设备安装情况

GPS(Global Positioning System) 全球定位系统是美国从20世纪70年代开始研制，于1994年全面建成,由全球覆盖率高达98%的24颗GPS卫星星座组成，具有在海、陆、空进行全方位实时三维导航与定位功能的新一代卫星导航与定位系统。30多年来GPS定位设备在船舶安全航行方面发挥着重大的作用，船员们已经愈来愈离不开它啦！

目前绝大多数船舶上安装的GPS定位设备为日韩和或欧美生产的设备，其设备天线部分一般固定在船舶罗经甲板上空旷难遮蔽区域，设备只要接收到不少于3颗GPS卫星信号时就能为船舶提供位置和时间信息,该设备再通过GPS信号分配器把GPS位置信息传输给罗经、雷达、电台、AIS、C站、电子海图等需要位置信息的电航仪器，目前一般船舶上都安装有两套这样的GPS定位设备，主备用各一套，保证船舶安全航行。船员们已习惯于通过GPS设备轻松获取船位，已逐渐生疏或荒废了传统的航海定位技术了。

2、中国北斗定位设备现状

北斗卫星导航系统（BeiDou Navigation Satellite System，简称BDS）是中国自行研制的全球卫星导航系统，也是继GPS、GLONASS之后的第三个成熟的卫星导航系统。截至2019年9月，北斗卫星导航系统是在轨卫星已达39颗，北斗系统正式向全球提供RNSS服务，可在全球范围内全天候、全天时为各类用户提供高精度、高可靠定位、导航、授时服务，并且具备短报文通信能力。2022年11月16日至29日，国际搜救卫星组织（COSPAS-SARSAT）第67届公开理事会召开。大会开幕式上正式宣布中国政府与COSPAS-SARSAT四个理事国完成《北斗系统加入国际中轨道卫星搜救系统合作意向声明》的签署，标志着北斗系统正式加入国际中轨道卫星搜救系统。

近两年来在中国国家政策的支持和科研人员的努力下，应用于船舶的北斗定位设备也不断的推出并逐渐成熟，已经有好几个厂家的产品获得中国船级社和国外船级社甚至欧盟的产品认证，其产品也不断的在一些国内航行船舶上安装应用和出口国外一些国家，为船舶提供精确的位置和时间。目前国内生产的船用北斗定位设备多是GPS/BDS双模的，也就是说北斗定位设备既可接收GPS的位置时间信息，也可以接收BDS的位置时间信息，从而保证了设备能更好的获取定位时间信息。目前国内船舶上安装的北斗定位设备还多是只有一套北斗定位设备，还多作为备用的定位设备，由它和另一套日韩或欧美的GPS定位设备一起将位置信息通过位置信号分配器传输给罗经、雷达、电台、AIS、C站、电子海图等需要位置信息的电航仪器，保证船舶安全航行。这说明船东对北斗定位设备的质量还缺乏信心，随着中国智造和北斗定位产品的不断成熟，相信北斗定位设备将能弯道超车，逐渐赢得船东和船员的喜爱，逐渐应用到国际航行的船舶甚至国外大型船舶上。

3、船舶加装北斗定位设备的方案

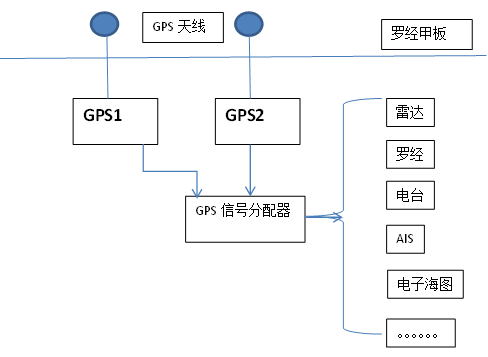

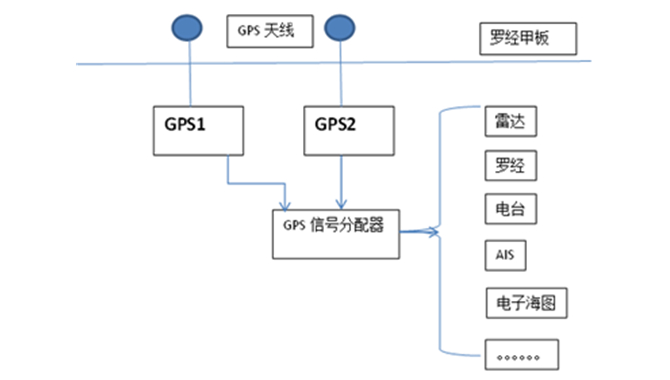

一般船舶上安装的两套GPS定位设备其线路简易图如下图布置：

船舶如果需要加装北斗定位设备，由于涉及到天线布置和电源及信号的走设，如果新装，小设备也是个大工程呢，最好最方便的方法是用北斗定位设备去更换船上现有的两套GPS定位设备中的任一套，我们只需要将北斗双模定位天线更换任意一个GPS定位天线（注意如果天线线缆老化严重最好把老化的线缆换新），沿着这天线线缆测量下（罗经甲板一头天线线缆短接，接收机一头的天线接口端用万用表测量通路就可确认）找到它连接的GPS接收机，拆下这GPS接收机，换上北斗定位设备接收机，电源一般用原来的GPS定位设备电源（大多都是24V直流），电源线换新下（可能接口不一样）；输出的数据信号线也要换新下（可能接口不一样），到信号分配器的线缆可以不变；天线接口多是螺纹口，可以不用换了，最多加个转接头。开机，一般都不需要设置（设备出厂已设置好）就能接收北斗/GPS信息。至此船舶就轻松的换好了北斗定位设备了，就能获取北斗定位信息，再也不怕船位信号弱或丢失啦。

此方案的关键是先了解船舶的两套GPS的信号是如何通过GPS信号分配器到各电航仪器的，找到相关的图纸或者找到GPS信号分配器的位置和线路走向，再次是确认好罗经甲板上GPS天线与驾驶台内GPS接收机的对应关系，这样才能轻松实施工程。

4、结束语

随着中国国家实力的增强，综合国力的提升，北斗定位设备在国民经济和交通物流建设方面将发挥愈来愈重要的作用。随着国际不稳定因素的加剧和中国国家安全的需要，在中国，北斗定位设备也将在各行业中逐渐的替代GPS定位设备，因此船舶加装或换装北斗定位设备也是不日之需了。船东只有早日加装、换装上北斗定位设备，至少尽快换装一套北斗定位设备，船舶位置信息才能牢牢的受自己掌控。

作者简介：

钱华忠 手机/微信：13816597854。1992年上海海运学院（现上海海事大学）航海专业学习，毕业后从事船舶远洋船舶驾驶。2000年上海海运学院（现上海海事大学）载运工具运用工程专业研究生学习，2003年毕业后长期从事船舶设备营销及船舶安全检验等工作。
