海图管理软件voyager7的简单概述

VOYAGER7 可以从供应商那里直接获取世界所有海图 OPEN PERMIT(除缅甸印度新加坡外)按自己的需要进行安装到 ECDIS(但ENP 和 ADP 还需以购买方式获得,)。你也可以把全世界的海图装进电子海图.计费是按照监测 AIS 和 IM-C 实际航行经过哪张向公司收取哪张费用,OPEN PERMIT一般三个月的有效期,到期后.供应商会自动更新下季度有效的 OPEN PERMIT

1.主菜单介绍

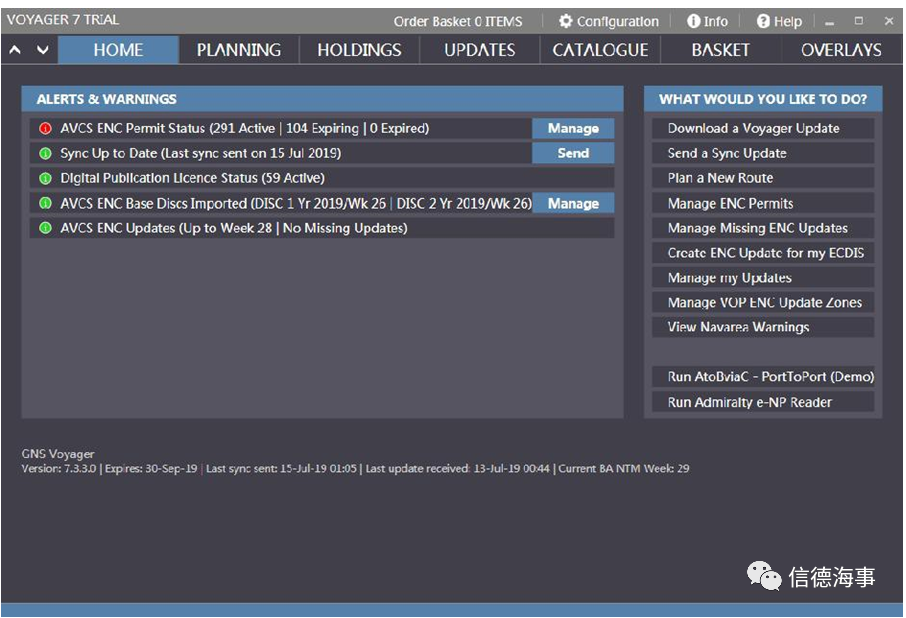

1.1   HOME 菜单所有内容更像是一个快捷方式,点进去分别就进入PLANING,HOLDING,UPDATES 等子菜单,ALWETS&WARNING为状态显示,对应 更新海图,安装最新光盘数据等操作.

1.2 WHATWOULDYOULIKETODO中最为常用应该为前两项,当更新方式为联网时, 第一项显示 DOWNLOADAVOYAGERUPDATE,选择为邮件更新时,这里显示 IMPORTA VOYAGERUPDATE,联网更新直接点击DOWNLOADAVOYAGERUPDATE就好,切莫对 ALL THEAVCS进行更新,万张海图数据之多可想而知,如何选择性更新需要的海图见下文。在AVCS更新好时会提示要不要更新ADP和ENP,点击YES就好,当然也可以进入ADP.ENP直接联网更新,这样就不必在VOYAGER7中导出更新数据去更新 ADP,ENP了,另外一种方法就是在 VOYAGER7主菜单右下角位置点击RUNADMIRALTYENPREADER,这也是打开ENP 的快捷方式,再说第二项SEND A SYNC UPDATE,这是 VOYAGER7的邮件同步更新,意思是生成一个文档邮件发送供应商,这个文档我们无法打开,切记不要试图打开此文件,自我理解为包含了我们选取了哪些 图需要更新,以及每张图在船版本为第几版第几次更新,这样供应商收到后就会把这些图需要后续更新的内容邮件发船。同样建议选择性更新,设置方法见下一部分。生成的文件存储目录及需要发送到哪个邮箱地址会自动弹出,照提示操作即可。

 2.如何联网/邮件更新需要更新的海图

2.1    首先设置哪些图需要更新,两种选择。一是根据所导入航线涉及所有海图进行更新,二是对

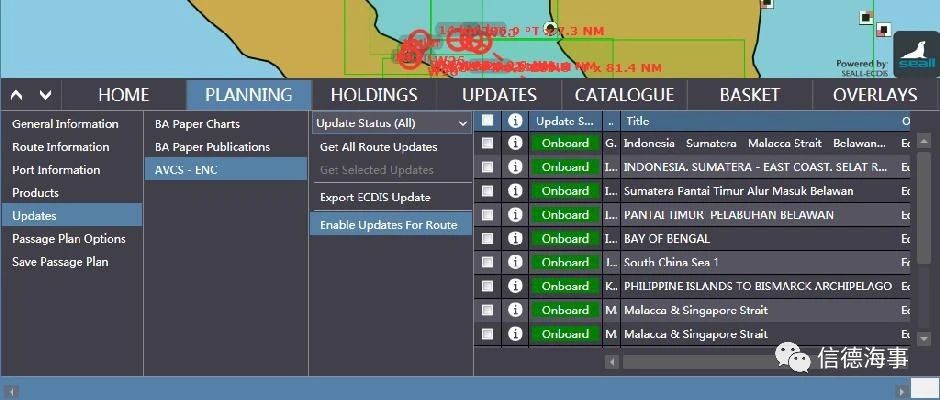

VOP  区域选择更新,VOP意为voyageropenpermit,正常使用时HOLDING之中会显示所有海图,分 9个区,可选择对应区域更新,因AVCS 总图数在 15000+,所以对应每个区域的每周更新也不会少,不建议区域更新。如何设置航线涉及所有海图更新?首先电子海图导出XXX.RTZ 格式的航线数据,导入 VOYAGER7中,再根据下图方式依次点击,最后一步一定记得点 ENABLEUPDATES FOR ROUTE,这样就设置好要更新的海图了.

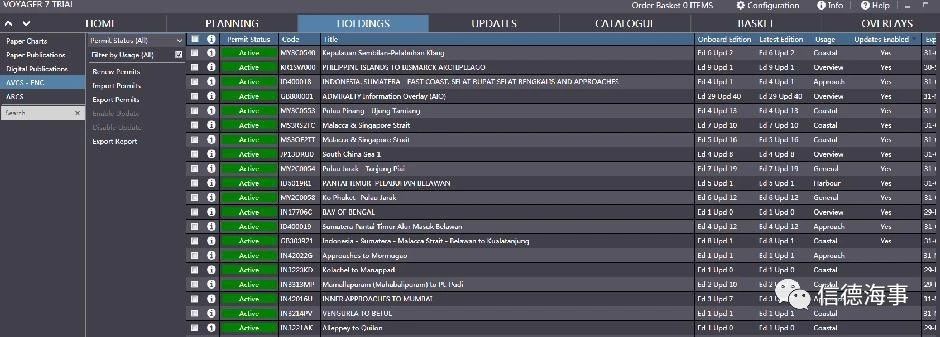

进入HOLDINGS     验证设置结果,我轮航线为PRACHUAP-PHUMY,所需海图十几张,UPDATES

ENABLED一列中只有需要的十几张标有YES,设置成功。注意:UPDATESENABLED的 意思为经过设置后,只允许这些图进行联网或邮件更新操作,切莫误以为是只有标出YES的图是更新到最新的图。这一点可以在 UPDATES菜单中ManageVOPzone中得到验证,可以选择一 个区或者全选(记得点SAVE),再回到HOLDINGS  一栏看下UPDATES   ENABLED  这一列的变化,如区域全选,则这一列全部为YES. 验证完后记得改回航线涉及海图更新。

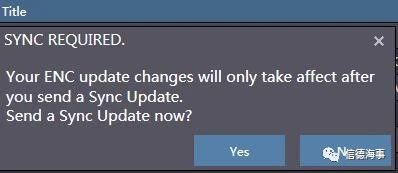

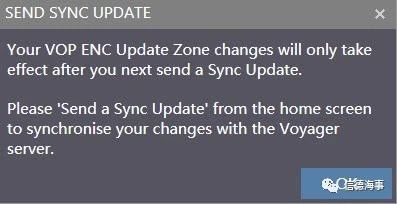

注意每一次因为换航线需要而更改选择更新的海图或者按照VOP 区域进行选择性更新,都会有下图一样的提示,(左图为设置根据航线更新的后提示,右图为设置VOP  区域选择性更新后的提示)如果改完设置直接自己联网更新则不必理会提示,如果需要供应商邮件回复更新内容,则发送文件到指定邮箱即可,方法在 HOME栏点击SEND A SYNCUPDATE

3.如何导出我所需要的 PERMIT

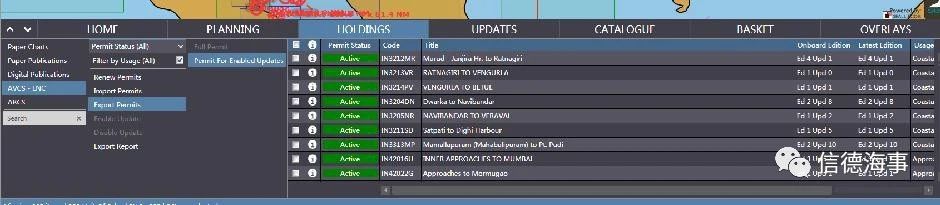

如果所有海图安装到 ECDIS,所占空间巨大,ALLECDIS 难以容下,即便能够安装,相信初次导入海图数据和每周更新也会产生惊人的耗时,因此我们只安装需要的AVCS PERMIT 就好,方法见下图,注意最后一步选择 permit for enabled updates,因为之前我们设置了需要更新的海图就是航线经过的海图,这样permit forenabled updates 选项就会把刚才设置航线经过的 AVCS PERMIT导出,向之前一样安装即可.

如果选择上面一项 fullpermit,HOLDINGS 里包含的所有 PERMIT 会被导出,最好不要把FULL PERMIT装进电子海图,因为所有的ECDIS要是把全世界的海图都装进去,相信会反应很慢,以至于导致死机

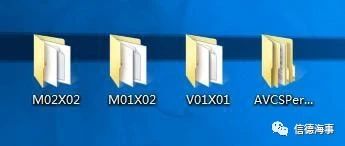

除上个方法外,AVCS PERMIT 还可以从 UPDATES 菜单里获得,UPDATES正常是用来导入和导出具体海图数据更新的,但每次导出更新数据都会伴随一个AVCS PERMIT 文件夹, 如下图:

前两个文件夹包含1-9 区对应数据更新(只能逐个区域安装),第三个文件夹为 AIO,最后一个即为对应两台电子海图的AVCSPERMIT安装包.

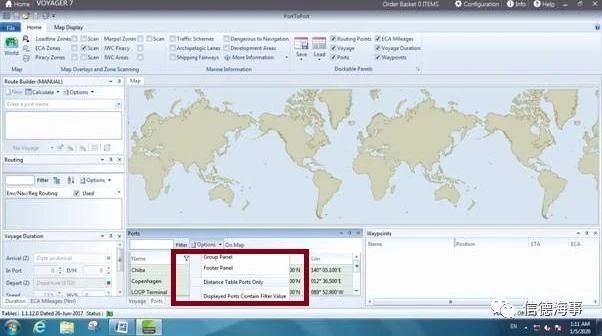

VOYAGER7还有自动规划航线的功能HOME界面右下角点RUNATOBVIAC进入主页点DISTANCETABLE PORTONLY,然后输入你的起始港和目的港口,在点 CALCULATE后会自动规划航线,接着点击左上角的小图标会自动同步 VOYAGER界面进行海图的选购,注意此航线只是建议.仍需要你进行在电子海土进行核对修改.

VOYAGER7 这个软件可以直接导入所有海图的数据包(即便没有PERMIT),相当于最新光盘的所有内容都可以存储进去,这样在安装新图进ECDIS时,只需要在VOYAGER7 导出针对航线需要海图的 ALLTHE UPDATES 而后对电子海图进行 U 盘导入即可,注意安装新图一定选 ALL THE UPDATES, 这样指定海图从新版图开始以后的每期改正才能被包含进去,内容就相当于船上最新光盘加光盘以后至今所有每周更新都被包含在内。前提是在导出之前一定联网或者邮件进 行了最新一期改正。

希望通过以上的概述,大家能够大体了解的使用和更新的步骤,以便保证船舶安全航行, 不当之处欢迎指导交流.
