案例—敞口集装箱船货舱固定水雾系统无法形成有效的水雾覆盖集装箱垂直面

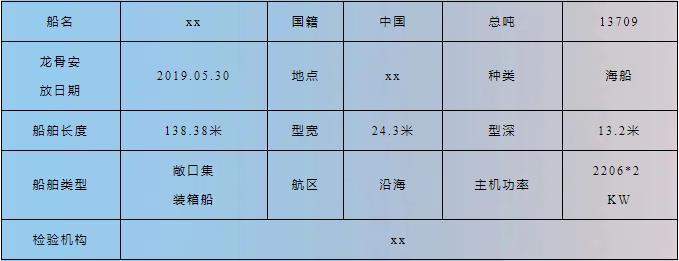

一、船舶概况

二、检查概况及问题的提出

在敞口集装箱船“xxxx”安全检查过程中，安检员在确认安全的情况下，要求船员测试货舱固定水雾系统，测试结果如图1：

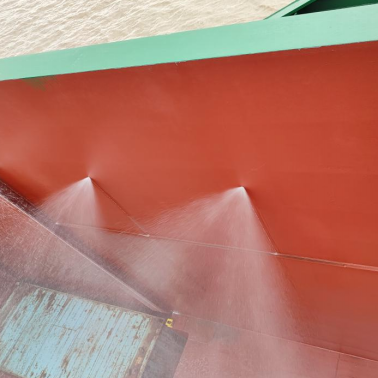

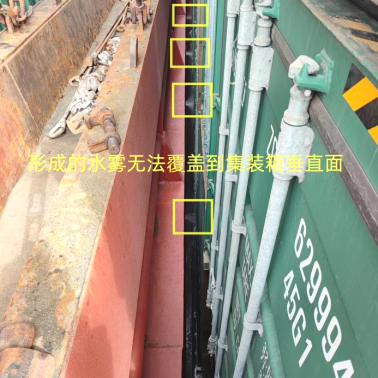

图1 固定水雾系统喷射的水雾实测效果

发现该轮固定水雾系统喷射的水雾角度较小，接近垂直喷射，喷射出的水雾无法覆盖到每个集装箱箱跨的外侧垂直界面，达不到将火抑制在火源所在的箱跨和冷却相邻的区域的要求。

查询该轮《货舱固定水雾系统布置图》（如图2），发现，该轮固定水雾系统喷头布置不均匀，且距离过大，无法形成连续的水雾屏障。

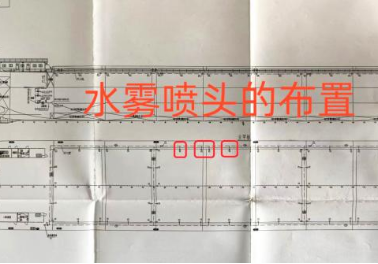

图2 《货舱固定水雾系统布置图》中固定水雾系统喷头布置

缺陷描述：敞口集装箱船货舱固定水雾系统无法形成有效的水雾覆盖集装箱垂直面。

缺陷处理：30  禁止离港 同时通知船检机构

执法依据：《敞口集装箱船检验暂行规则（2008）》/19.2

三、相关公约/法规条文及其分析

（一）公约/法规原文

《敞口集装箱船检验暂行规则（2008）》/19.2：

5000总吨及以上的敞口集装箱船的敞口货舱应按B部分10的要求设置固定水雾系统。

《敞口集装箱船检验暂行规则（2008）》/10：

10.1 敞口货舱的防火系统应基于将火抑制在火源所在的箱跨和冷却相邻的区域，以防止结构损坏的原理。

10.2 敞口货舱应以固定水雾系统保护。该系统应能从甲板平面下将水雾喷入货舱，其设计与布置应考虑货舱具体情况和集装箱尺寸。必要时本局要求进行全面的试验。

10.3 水雾系统应能有效地将火抑制在火源所在的集装箱箱跨。水雾系统应划分区域，在每个敞口货舱内，围绕一个集装箱箱跨，沿甲板平面布置一个环状管路，构成一个分区。

10.4 水雾系统应能向一个敞口货舱的每个集装箱箱跨的外侧垂直界面喷射水雾，并能冷却相邻的结构。

（二）分析

货舱固定水雾系统应划分区域，在每个敞口货舱内，围绕一个集装箱箱跨（此处的箱跨系指货舱内的一排集装箱箱位区域，沿船长方向为箱格导轨间的距离，沿船宽方向为货舱的宽度。通常以40英尺的集装箱尺寸设箱格导轨），沿甲板平面布置一个环状管路，构成一个分区。对于每个箱跨，通过管路阀门对水雾系统进行分区，达到某个箱跨发生火灾时，能够针对性往该箱跨喷射水雾的目的。

固定水雾系统喷出的水雾需要覆盖被保护的集装箱表面，才能起到将火抑制在火源所在的箱跨和冷却相邻的区域，以防止结构损坏的目的。该轮固定水雾系统由于喷嘴之间的间距过大，相邻喷嘴喷射的水雾在集装箱表面之间存在空白区域（图3-1中红色线段部分），水雾无法完全覆盖集装箱表面。通过增加喷嘴数量，减少喷嘴的间距，相邻喷嘴喷射的水雾之间形成交叉重叠，水雾就能够完全覆盖集装箱垂直表面，见图3-2，实际效果见图4。

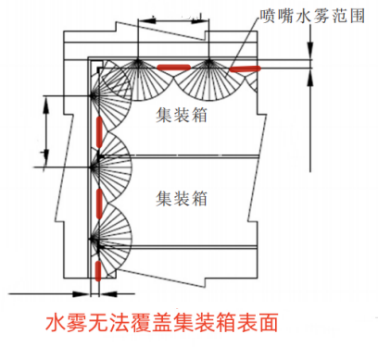

图3-1 固定水雾系统喷射水雾示意图

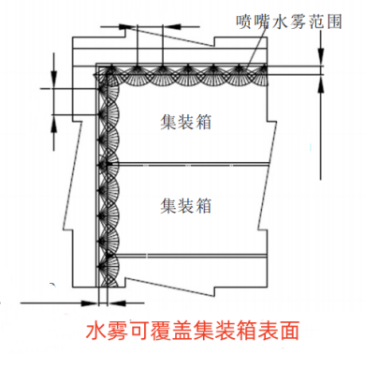

图3-2 固定水雾系统喷射水雾示意图

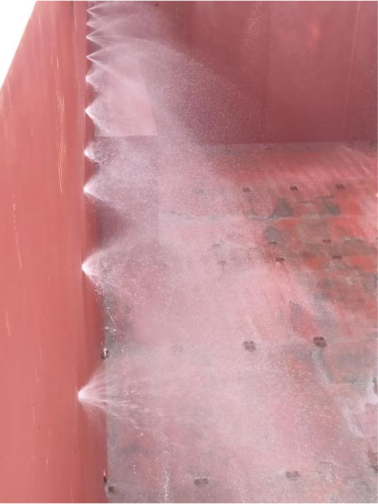

图4  固定水雾系统实际效果图

四、缺陷的处理与纠正

在海事部门和船舶检验机构的指导下，该轮制定了缺陷整改方案，在未对船舶结构造成影响的情况下，增加水雾喷头的数量并更换大角度的水雾喷嘴，使得喷射的水雾能够覆盖到集装箱垂直表面。船方整改后，对固定水雾系统进行了效用测试，现场效果见图5，与缺陷纠正之前相比，目前固定水雾系统喷射的水雾更加密集，喷射角度更大，水雾覆盖效果提升明显。船舶检验机构现场对该轮固定水雾系统的实际效果进行了验证，确认目前的固定水雾系统能够很好覆盖到集装箱垂直界面，满足法规要求，签发了临时检验报告，见图6。

图5  整改后固定水雾系统效果图

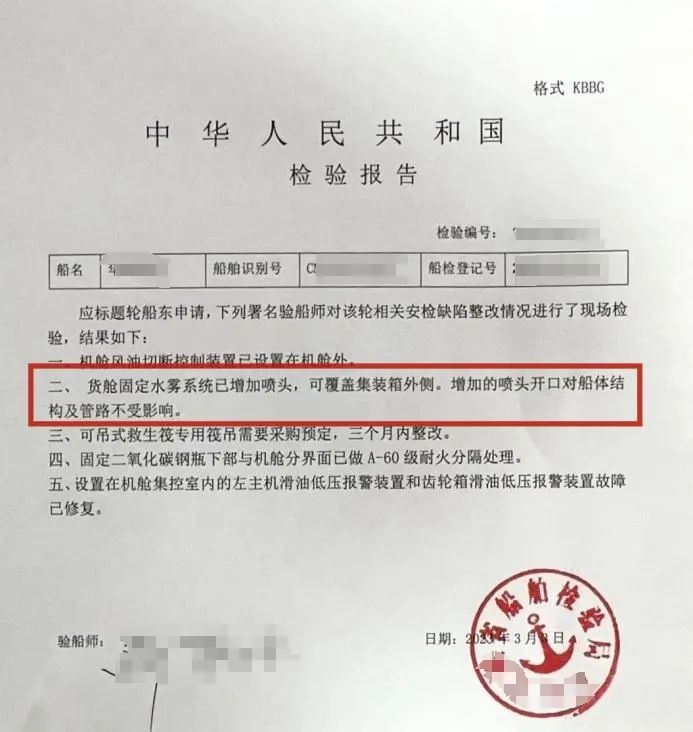

图6  船舶检验机构出具的临时检验报告

五、案例引发的思考与建议

火灾是危及船舶、人员、货物安全的重要因素之一，敞口集装箱货舱内需按法规要求设置固定水雾系统，确保一旦舱内集装箱发生火灾时，固定水雾系统可将火焰抑制在火源所在的箱跨并冷却相邻的区域，防止船舶结构被破坏。就目前对敞口集装箱固定水雾系统的检查情况来看，船上通常存在船员不熟悉固定水雾系统的操作、测试和维护保养，水雾喷头位置布置与图纸不一致，水雾喷头被堵塞等问题。固定水雾系统喷头的布置和类型决定了水雾的实际效果，就该起案例来说，有以下几点建议：

1、建议船方对货舱固定水雾系统进行全面自查，及时消除存在的缺陷，定期测试固定水雾系统的实际效果，加强固定水雾系统的维护保养和船员能力培训，确保设备好用、船员会用。

2、建议船舶检验机构加强固定水雾系统的效用试验，避免一带而过。该轮固定水雾系统经历了船舶船检机构的审图，建造检验和营运检验，相关制图、审图、和检验人员均未发现该问题，一定程度上说明检验过程中对该固定水雾系统的实际效用测试还存在不足。

3、建议完善固定水雾系统相关技术法规要求。目前《国内航行海船法定检验技术规则》以及《敞口集装箱船检验暂行规则》中关于敞口货舱的固定水雾系统仅对水雾泵的排量进行了明确，固定水雾系统喷射水雾流量的大小直接影响到覆盖集装箱箱跨水量的密度、货舱内水雾喷头设置层数的多少决定冷却相邻区域的范围大小，有必要在技术法规中对水雾流量的大小和水雾喷头层数的进行一定的明确。
